Ледовый дворец "Иваново"

Заказчик: ООО "Каскад-СП"; Адрес объекта: г.Иваново

Проект ледового дворца

Сделали ДЕЛО, под руководством Антоненко Александра в 2017г.
Проект от эскизов до полных комплектов документации согласно постановлению №87 и сопровождения экспертизы.
Срок выполнения: после того, как получили от заказчика задание на проектирование, результаты геологических, топографических, экологических изысканий, ТУ, работа заняла 4 месяца.

Проектируемый объект состоит из двух неравных по площади секций различного назначения:
Секция 1: Ледовое поле – одноэтажная. Высота до низа несущих ферм покрытия: 6,87м.
Секция 2: Блок административно – бытовых помещений со спортзалом и техническими помещениями – двухэтажная.
Размеры здания в осях 34,35х99м. Высота здания 12,25м
Территория участка строительства 25000 м2 свободна от застройки. На территории участка запроектированы: пешеходные тротуары; озеленение территории; парковочные места для служащих и посетителей, в т.ч. парковочные места для инвалидов.

Проект хоккейного комлекса

Первый этап - для начала проектирования были собраны исходные данные:
- Техническое задание заказчика (ТЗ);
- Градостроительный план земельного участка (ГПЗУ);

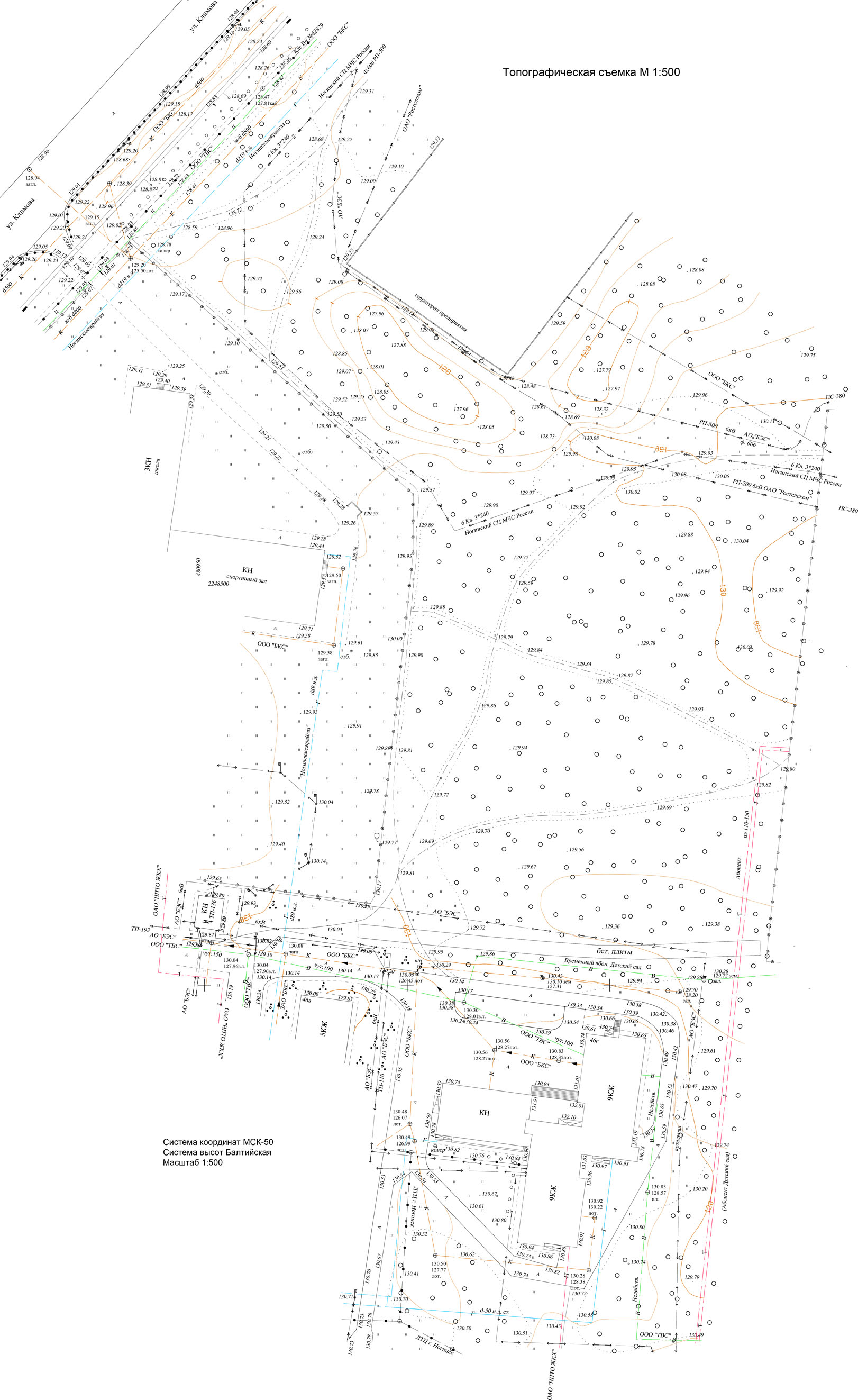

- Результаты инженерно геодезических изысканий (топосъемка);
- Результаты инженерно геологических изысканий (геология);
- Техусловия на подключение к инженерным сетям (ТУ)

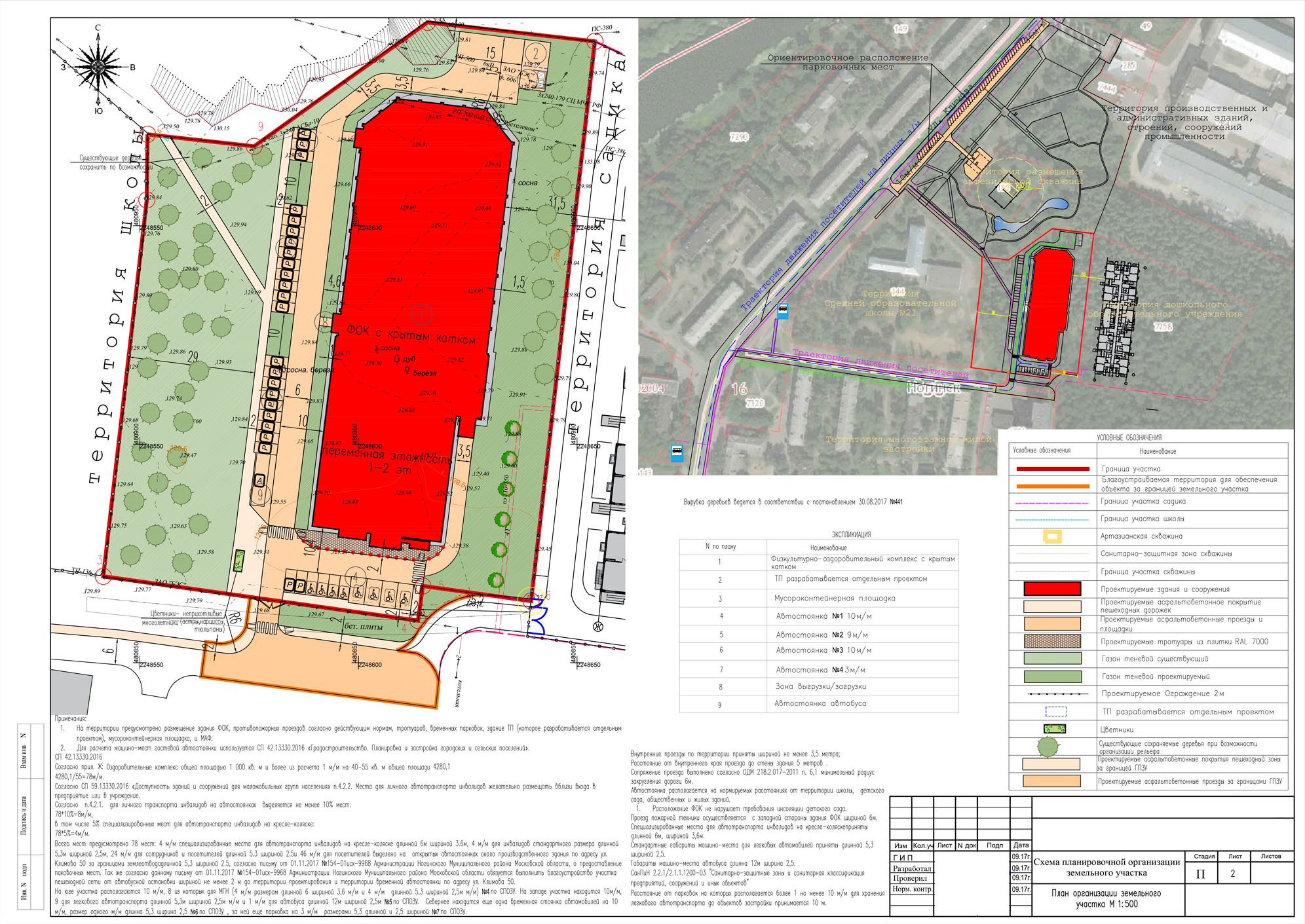

Ситуационная схема

Второй этап - разработана архитектура и конструкции здания с учетом норм и задания на проектирование:
- Эскизный проект Архитектуры здания (АР);
- Эскиз расположения здания на участке (ПЗУ);
- Подбор оборудования, разработка технологии процессов (ИОС 7);
- Статический, динамический и конструктивный расчет (КР);

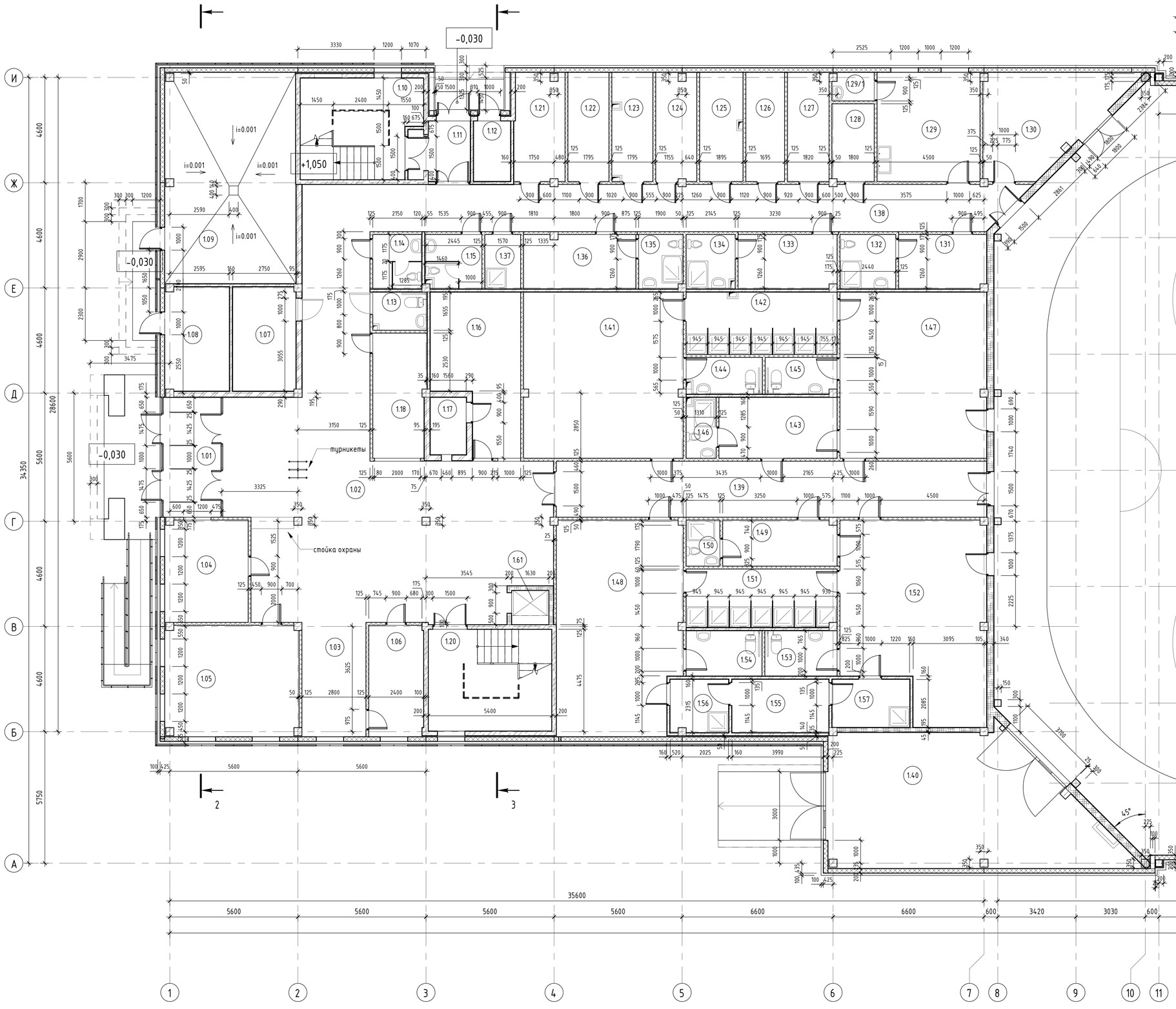

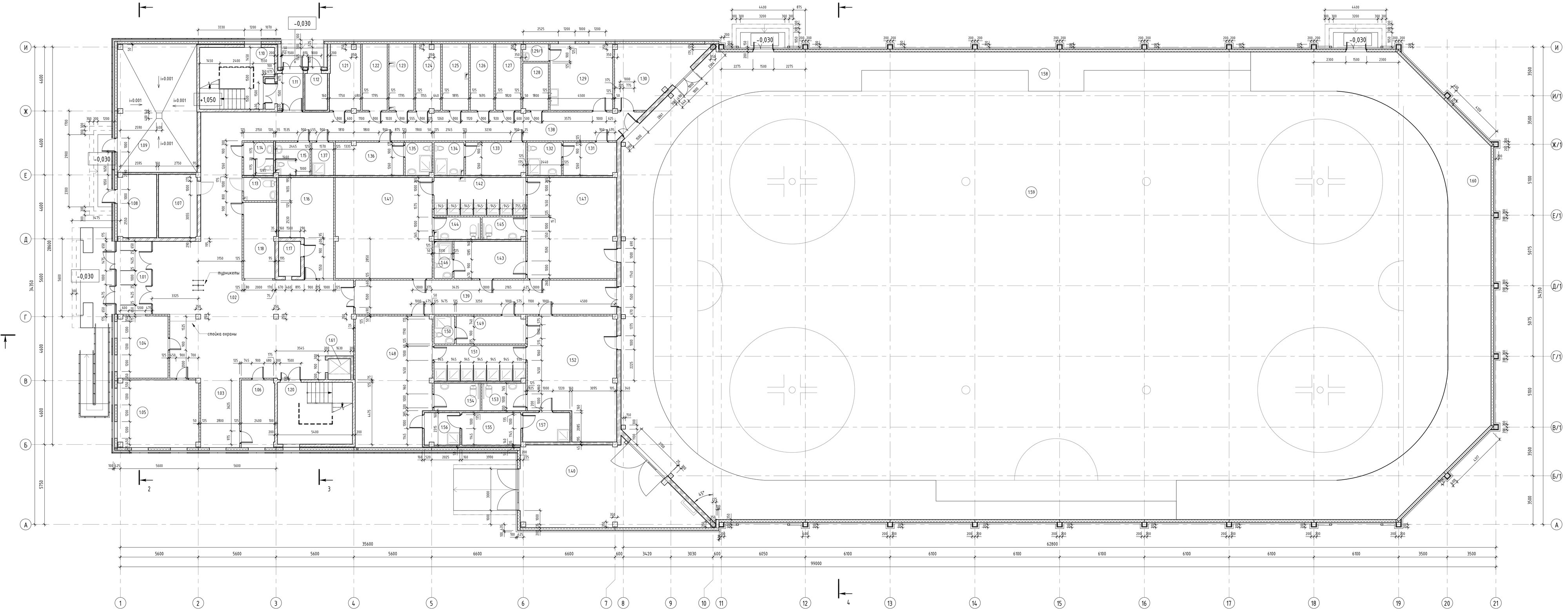

Планировка первого этажа

Участок табачного завода

Планировка второго этажа

Участок табачного завода
Проект ледового дворца Проект хоккейного комплекса

Третий этап - разделы АР, КР, ПЗУ, ТХ передали инженерам для выполнения разделов:
- Система электроснабжения (ИОС 1);
- Система водоснабжения (ИОС 2);
- Система водоотведения (ИОС 3);
- Отопление, вентиляция, тепловые сети (ИОС 4);
- Сети связи (ИОС 5);
- Система газоснобжения (ИОС 6);
- Проект организации строительства (ПОС);
- Мероприятия по охране окружающей среды (ООС);
- Мероприятия по обеспечению пожарной безопасности (ПБ);
- Мероприятия по обеспечению доступа инвалидов (ОДИ)

Четвертый этап - подготовили и оформили проектную документацию согласно постановления правительства РФ № 87 "О составе разделов проектной документации и требованиях к их содержанию":
- Раздел 1 "Пояснительная записка";
- Раздел 2 "Схема планировочной организации земельного участка";
- Раздел 3 "Архитектурные решения";
- Раздел 4 "Конструктивные и объемно-планировочные решения";
- Раздел 5 "Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений";
- Раздел 6 "Проект организации строительства";
- Раздел 8 "Перечень мероприятий по охране окружающей среды";
- Раздел 9 "Мероприятия по обеспечению пожарной безопасности";
- Раздел 10 "Мероприятия по обеспечению доступа инвалидов";
Процесс прохождения негосударственной экспертизы занял два месяца. Заказчиком было получено положительное заключение на проектную документацию.

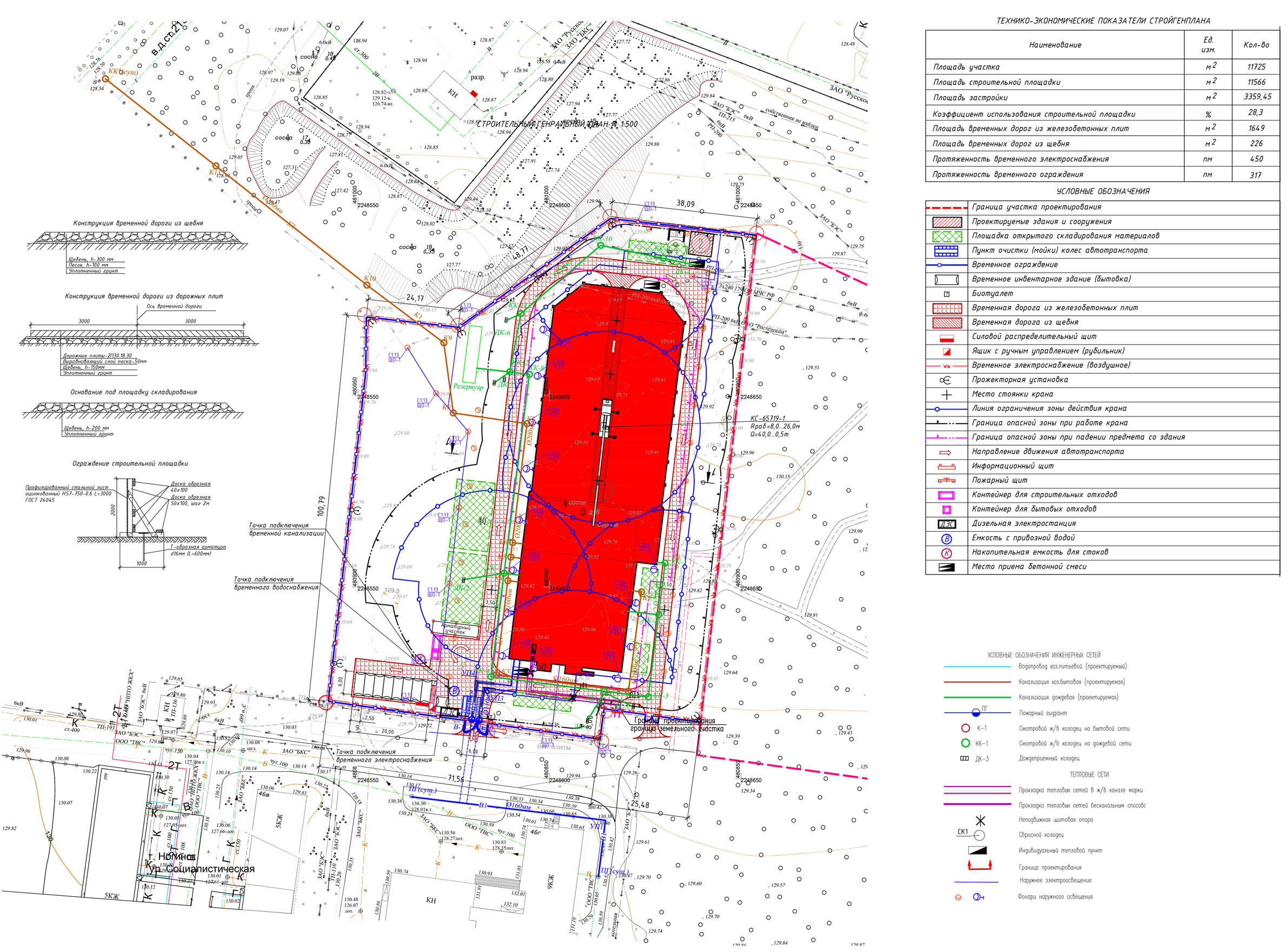

Проект ледовой арены Проект организации строительства
