«Комплекс для занятий зимними видами спорта и мотокроссом»

Заказчик: Администрация Сахалинской области РФ; Адрес объекта: Сахалинская область, пгт. Смирных.

Проект лыжной базы

Сделали ДЕЛО, под руководством Антоненко Александра в 2020г.
Заказ: подготовка 6 разделов проектной документации согласно постановлению № 87, для прохождения экспертизы.
Срок выполнения: после предоставления заказчиком исходных данных и задания на проектирование - 3 месяца.

Описание решений по благоустройству территории

Благоустройство территории запроектировано с максимальной сохранностью природного ландшафта, природного почвенного слоя и растительности.
В качестве благоустройства территории предусматривается:
1. Оснащение спортивной площадки:
- Уличный тренажерный комплекс - 1 шт.
- Спортивный комплекс воркаут с изменением высоты снарядов - 1 шт.
- Турник 3х уровневый-1 шт.
- Рукоход прямой - 1 шт.
- Рукоход змейкой - 1 шт.
- Бревно гимнастическое - 2 шт.
- Брусья уличные - 2 шт.
- Стенка гимнастическая секционная.
- Гимнаст. скамья с линейками - 2 шт.
- Гимнаст. скамья наклонная - 2 шт.
- Тренажер маятник + разведение ног.
- Тренажер гребля - 2 шт.
- Тренажер лыжник сдвоенный - 2 шт.
- Тренажер шаговый - 2 шт.
- Тренажер барабан беговой - 2 шт.
- Тренажер штанга - 3 шт.
- Стол для армреслинга - 2 шт.
2. Устройство пулезащитного сооружения при стрельбище: пуленепробиваемая стена на свайном фундаменте; пулеулавливатель, экран на деревянном каркасе между огневой зоной и пулеулавливателем. Устройство навеса на огневых позициях стрельбища.
3. Оснащение территории участка урнами, скамейками и декоративным освещением;
4. Предусматривается размещение площадки контейнеров ТБО (2 контейнера V=1,1 м3, площадка для крупногабаритных отходов).
В части благоустройства территории спортивного комплекса также предусматривается устройство автопроездов с твердым покрытием, стоянки для легковых автомобилей, тротуаров для движения пешеходов, устройство газонов.
По территории комплекса предусмотрены пешеходные дорожки, шириной не менее 1.5 м. Покрытие устраивается из бетонной плитки 2П.5 по ГОСТ 17608-2017.
Пешеходные дорожки устраиваются с установкой бортового камня БР 100.20.8 по ГОСТ 6665-91.
Проектируемые внутриплощадочные проезды шириной не менее 3,5м устраиваются с покрытием из двухслойного асфальтобетона по ГОСТ 9128- 2013, с бортовым камнем БР 100.30.15 по ГОСТ 6665-91. Поперечный профиль дорог двускатный, выпуклый с поперечным уклоном 2%. Покрытие лыжероллерной трассы принимается из двухслойного асфальтобетона

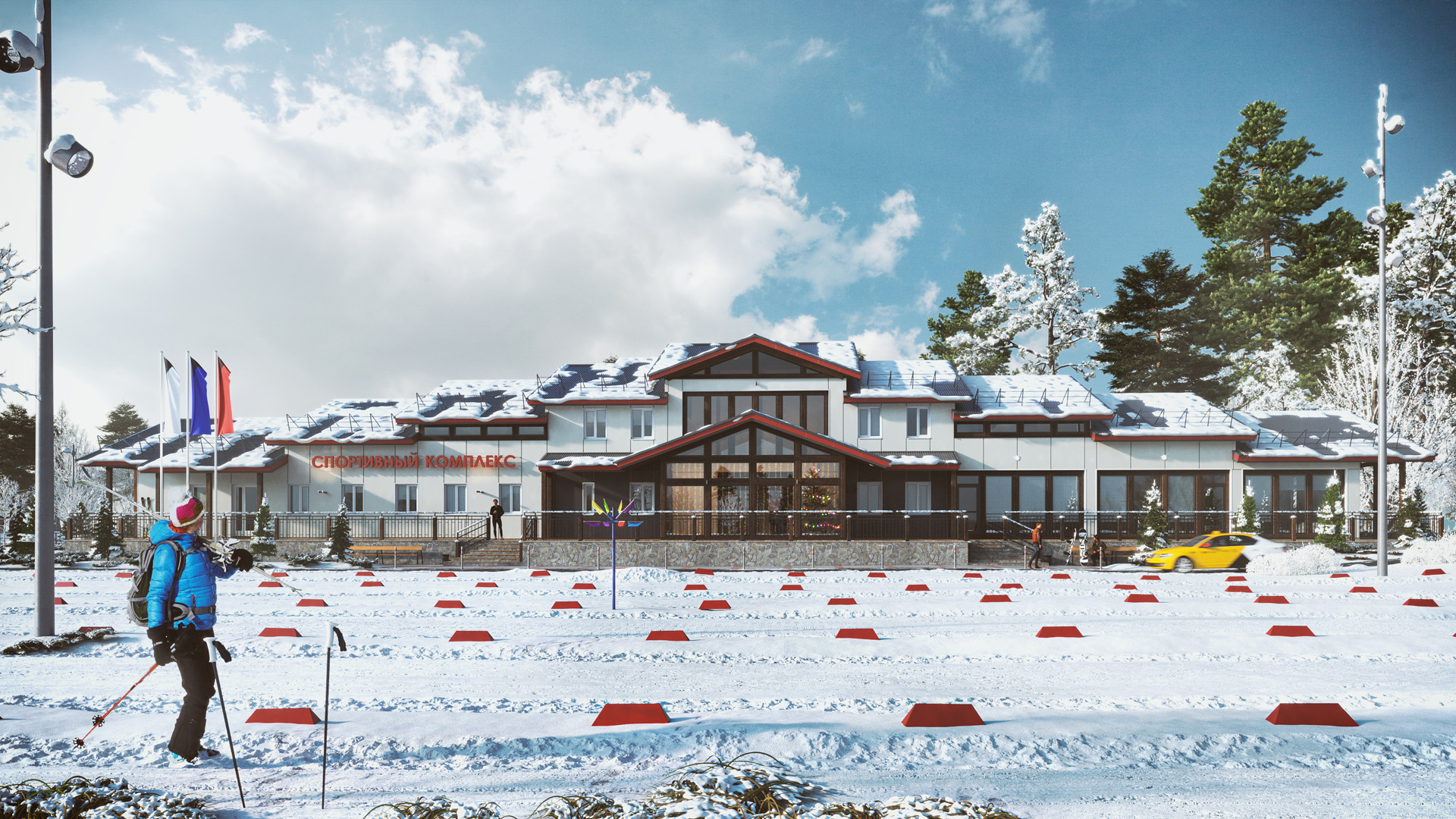

Здание лыжной базы:

Высота здания согласно СП 1.13130.2020 (от средней отметки пожарного проезда до низа открывающегоя окна) – 6,125 м. Максимальная высота здания от пожарного проезда до конька - 11,8м.
За нулевую отметку принят уровень пола первого этажа.
Все помещения в здании обеспечены нормативным периодом инсоляции.

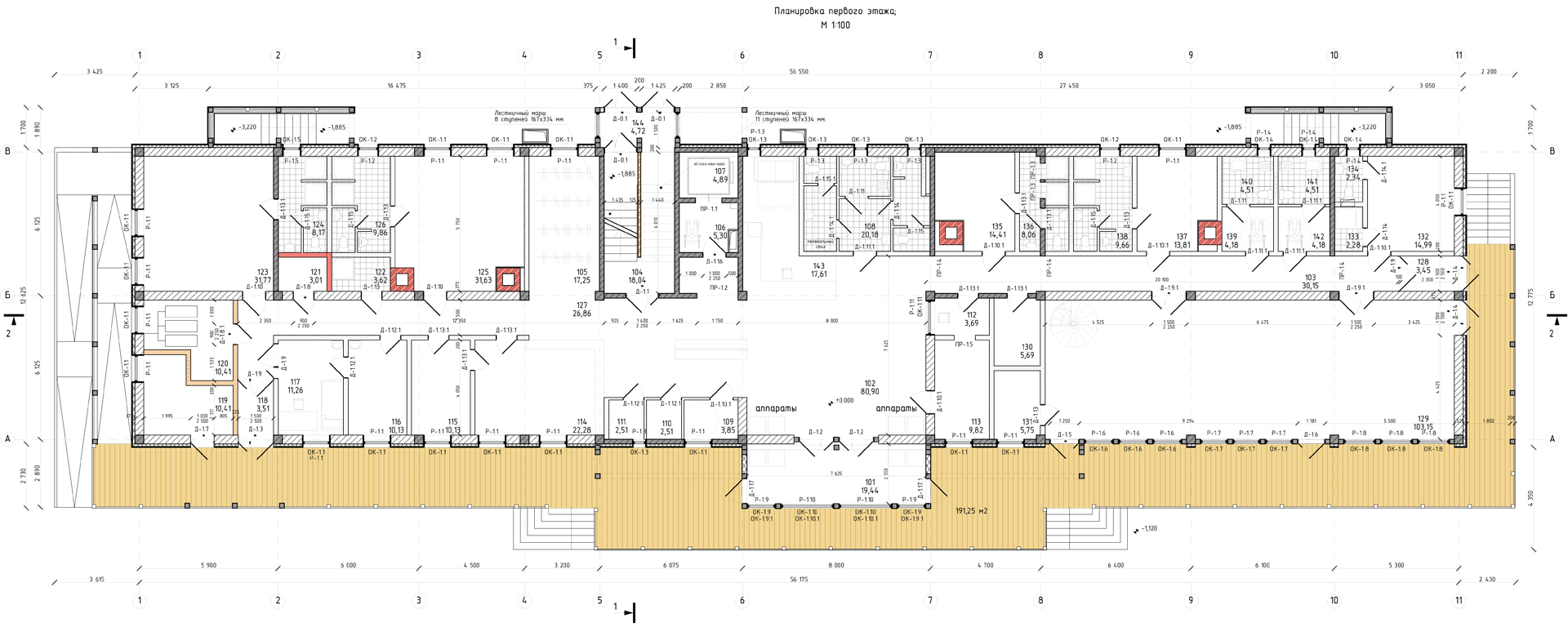

Габариты здания в осях 1-11, А-В: 56,175х12,250 м.
Вход в здание запроектирован со стороны юго-западного и южного фасада. В здании планируется 2 надземных этажа и один подземный- эксплуатируемый подвал с включением неэксплуатируемых подвальных помещений. Также, в здании предусмотрен неэксплуатируемый чердак. На первом-втором этаже имеются многосветные помещения.
Конструктивная схема здания - железобетонный ригельный каркас.
Вертикальная связь между этажами осуществляется посредством лестничной клетки и пассажирского лифта.
Для обслуживания маломобильных групп населения предусмотрены пандусы на входе для подъема на площадку первого этажа.
Состав и площади помещений разработаны в соответствии с техническим заданием на проектирование, а также нормативной документацией. В здании предусмотрены эвакуационные выходы. Выходы расположены на первом этаже блока вблизи основных лестничных маршей. Из подвала кроме основной лестницы наружу ведут две дополнительные лестницы из приямков. Со второго этажа предусмотрена наружная эвакуационная лестница.

Отдельно стоящий гараж для размещения снегоходов, ратрака и секции мотокросса:

Предусмотрен отдельно стоящий гараж для размещения:
-снегохода - 2 шт. (2,45х0,9х1,5(h) м);
-ретракт - 1 шт. (8,9х3,1х2,5(h) м);
-мотоциклов секции мотокросса (30 шт.);
-мойки мотоциклов (неотапливаемая;
-мастерской для ремонта техники;
-неотапливаемого склада для хранения стоек для старта, финиша, подставок, баннеров, ограждений
-вспомогательных помещений, санузлов в здании гаража.
Здание имеет прямоугольную форму в плане. Размеры осях: 29,545х12,250 м.
Высота здания согласно СП 1.13130.2009 (от средней отметки пожарного проезда до низа открывающегоя окна) - 3,46 м. Высота здания от пожарного проезда до конька - 6,65 м.

Проект лыжного комплекса

Первый этап - для начала проектирования были собраны исходные данные:
- Техническое задание заказчика (ТЗ);
- Градостроительный план земельного участка (ГПЗУ);
- Результаты инженерно геодезических изысканий (топосъемка);
- Результаты инженерно геологических изысканий (геология);
- Результаты инженерно экологических изысканий (ИЭИ);
- Техусловия на подключение к инженерным сетям (ТУ)

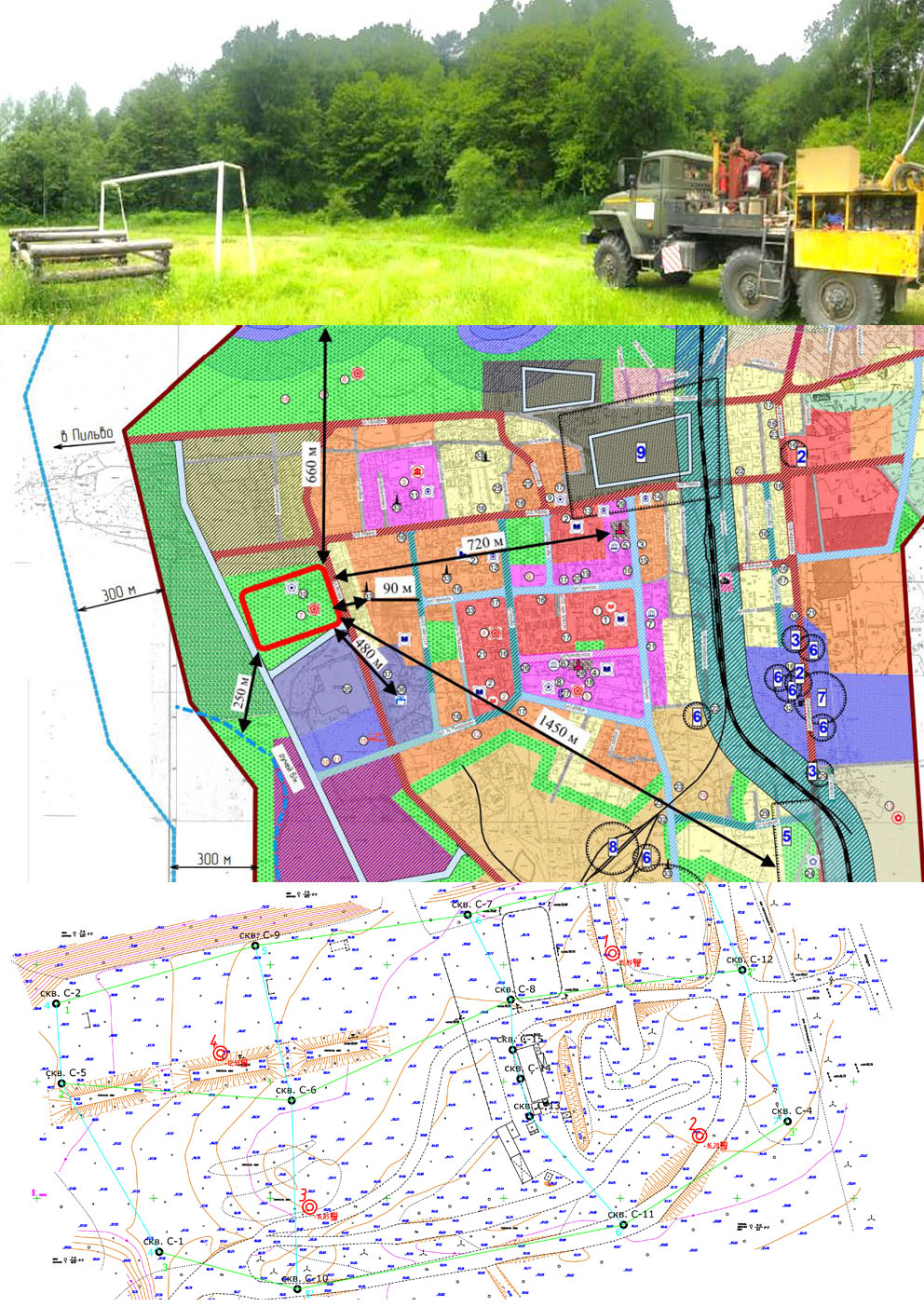

Исходные данные

Второй этап - разработана планировка участка, архитектура и конструкции здания с учетом норм и задания на проектирование:

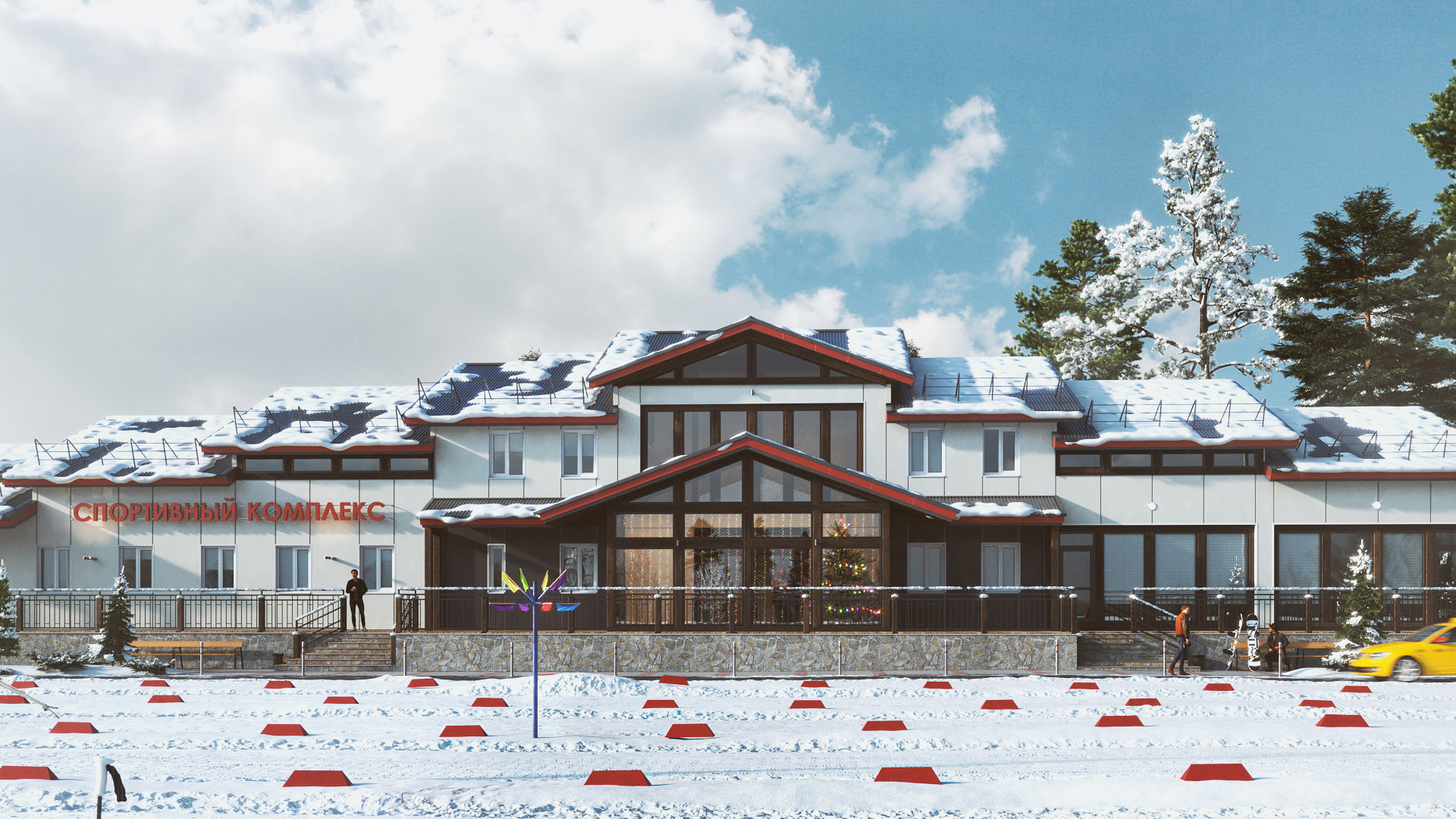

- Эскизный проект Архитектуры здания (АР);

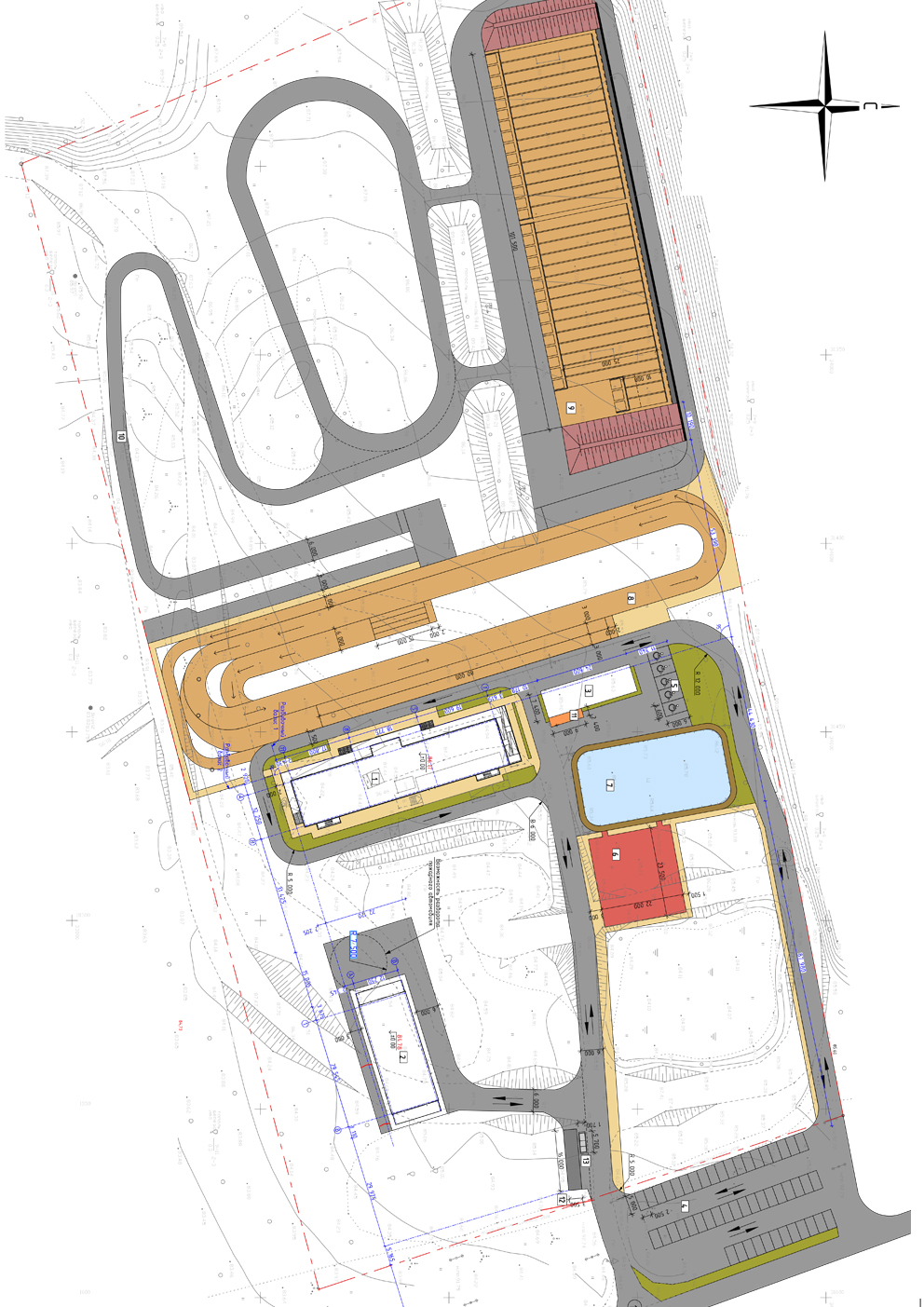

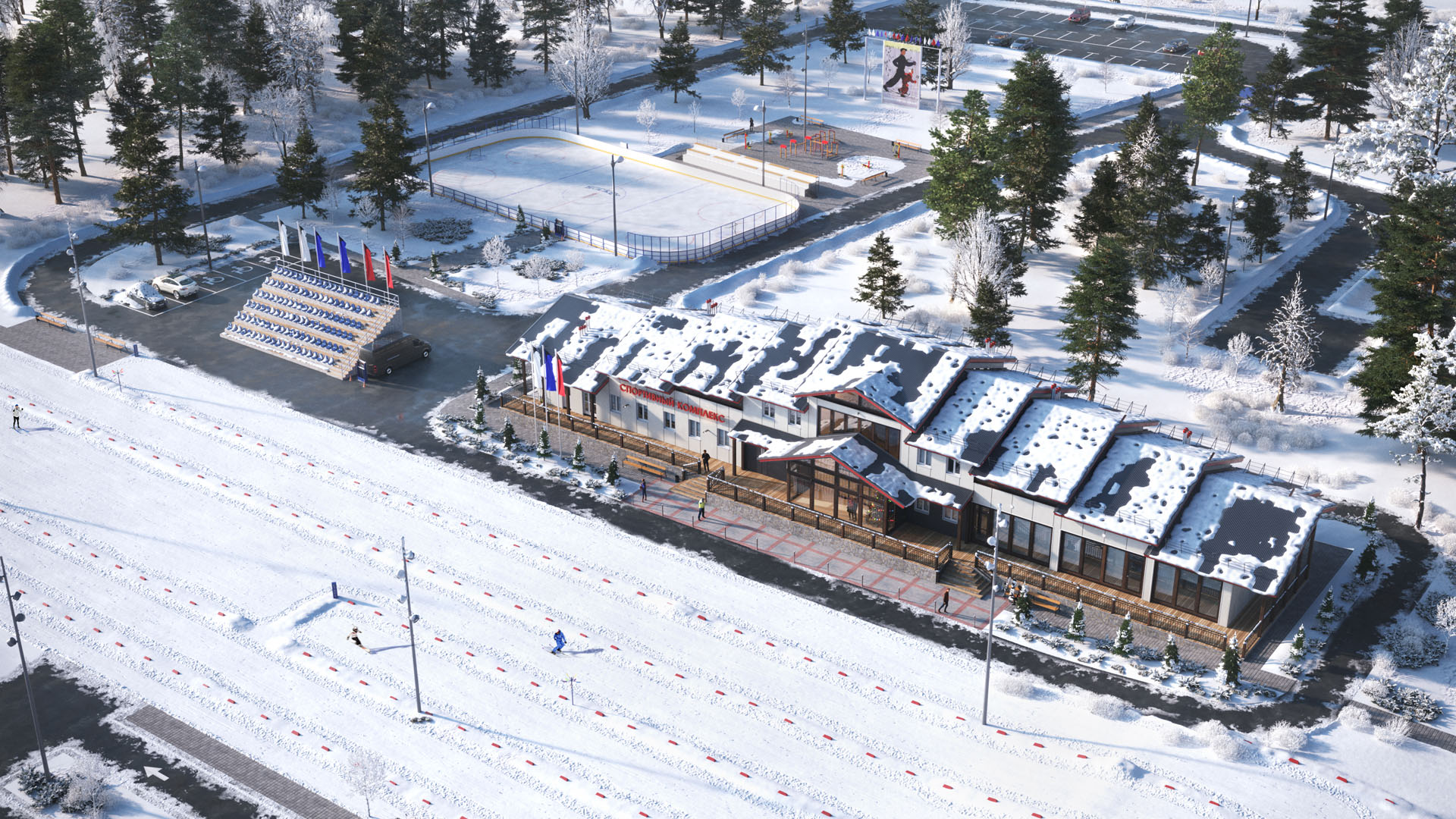

- Эскиз расположения зданий, лыжных трасс, хоккейной коробки и пр. на участке (ПЗУ);
- Подбор оборудования спортивных зон, разработка и согласование с заказчиком (ИОС 7);
- Статический, динамический и конструктивный расчет (КР);

План организации участка

Третий этап - разделы АР, КР, ПЗУ, ТХ передали инженерам для выполнения разделов:
- Система электроснабжения (ИОС 1);
- Система водоснабжения (ИОС 2);
- Система водоотведения (ИОС 3);
- Отопление, вентиляция, тепловые сети (ИОС 4);
- Сети связи (ИОС 5);
- Система газоснобжения (ИОС 6);
- Проект организации строительства (ПОС);
- Мероприятия по охране окружающей среды (ООС);
- Мероприятия по обеспечению пожарной безопасности (ПБ);
- Мероприятия по обеспечению доступа инвалидов (ОДИ)

Четвертый этап - подготовили и оформили проектную документацию согласно постановления правительства РФ № 87 "О составе разделов проектной документации и требованиях к их содержанию":
- Раздел 1 "Пояснительная записка";
- Раздел 2 "Схема планировочной организации земельного участка";
- Раздел 3 "Архитектурные решения";
- Раздел 4 "Конструктивные и объемно-планировочные решения";
- Раздел 6 "Проект организации строительства";
- Раздел 10 "Мероприятия по обеспечению доступа инвалидов";
Процесс прохождения негосударственной экспертизы занял два месяца. Заказчиком было получено положительное заключение на проектную документацию.
