Строительство склада 27х54м своими руками

Заказчик: www.7style.ru Адрес объекта: МО, г.о.Балашиха

Строительство склада своими руками

Сделали ДЕЛО в марте 2019г.
Заказчиком была поставлена задача на разработку разделов проектной документации КЖ, КМ, КМД на здание складского назначения.

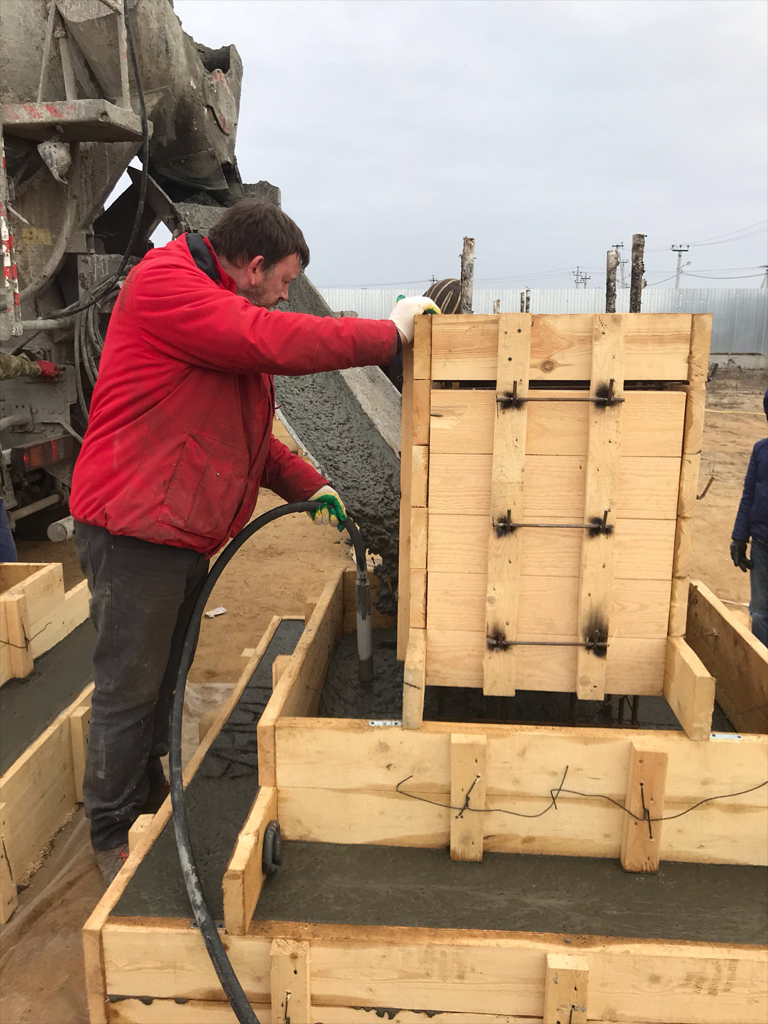

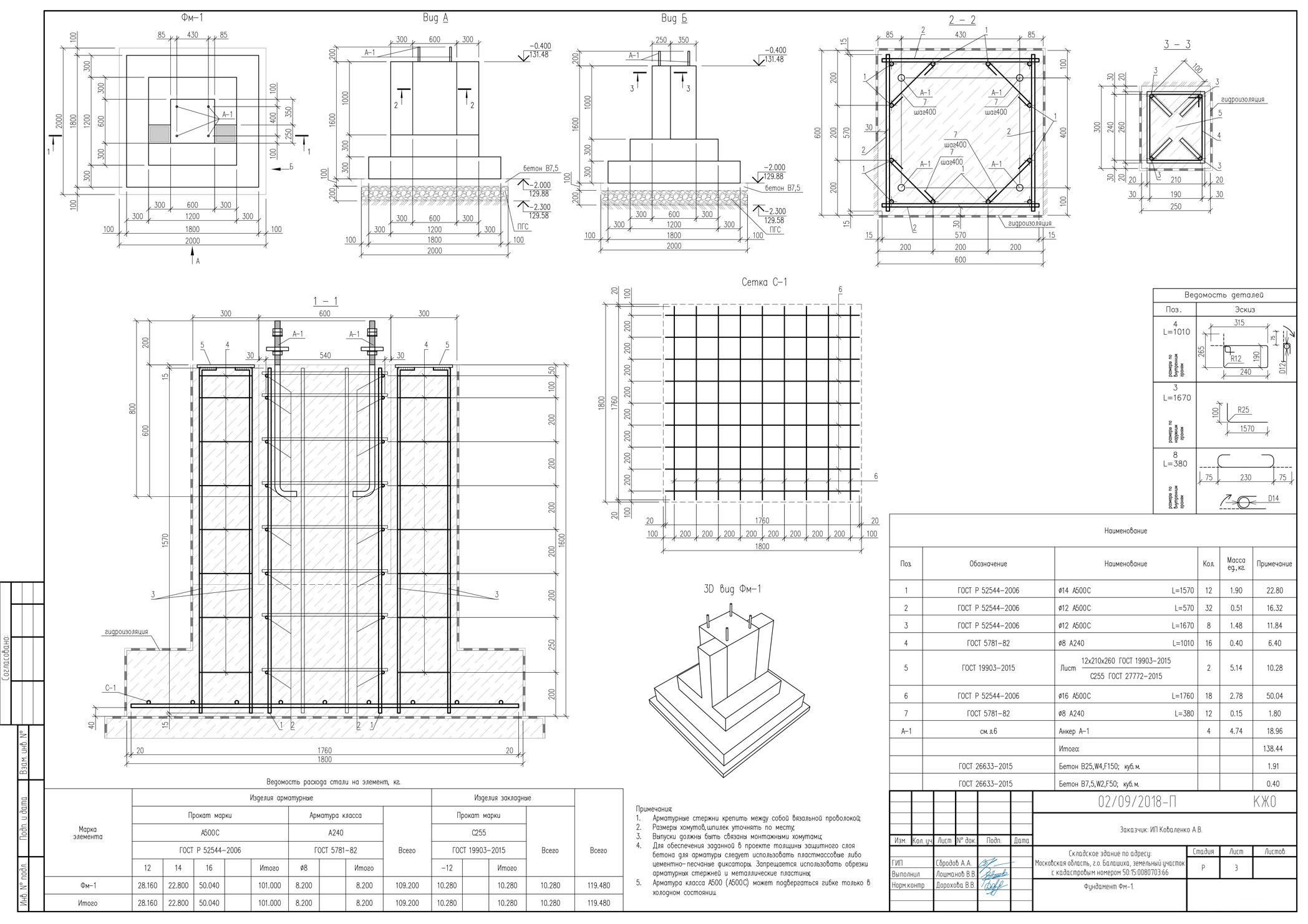

После выполнения нами всех перечисленных работ, заказчик заказал металлокаркас на заводе металлоконструкций, а сам, используя чертежи раздела КЖ, принялся собственноручно, с помощью сыновей, изготавливать фундаментные стаканы основания.

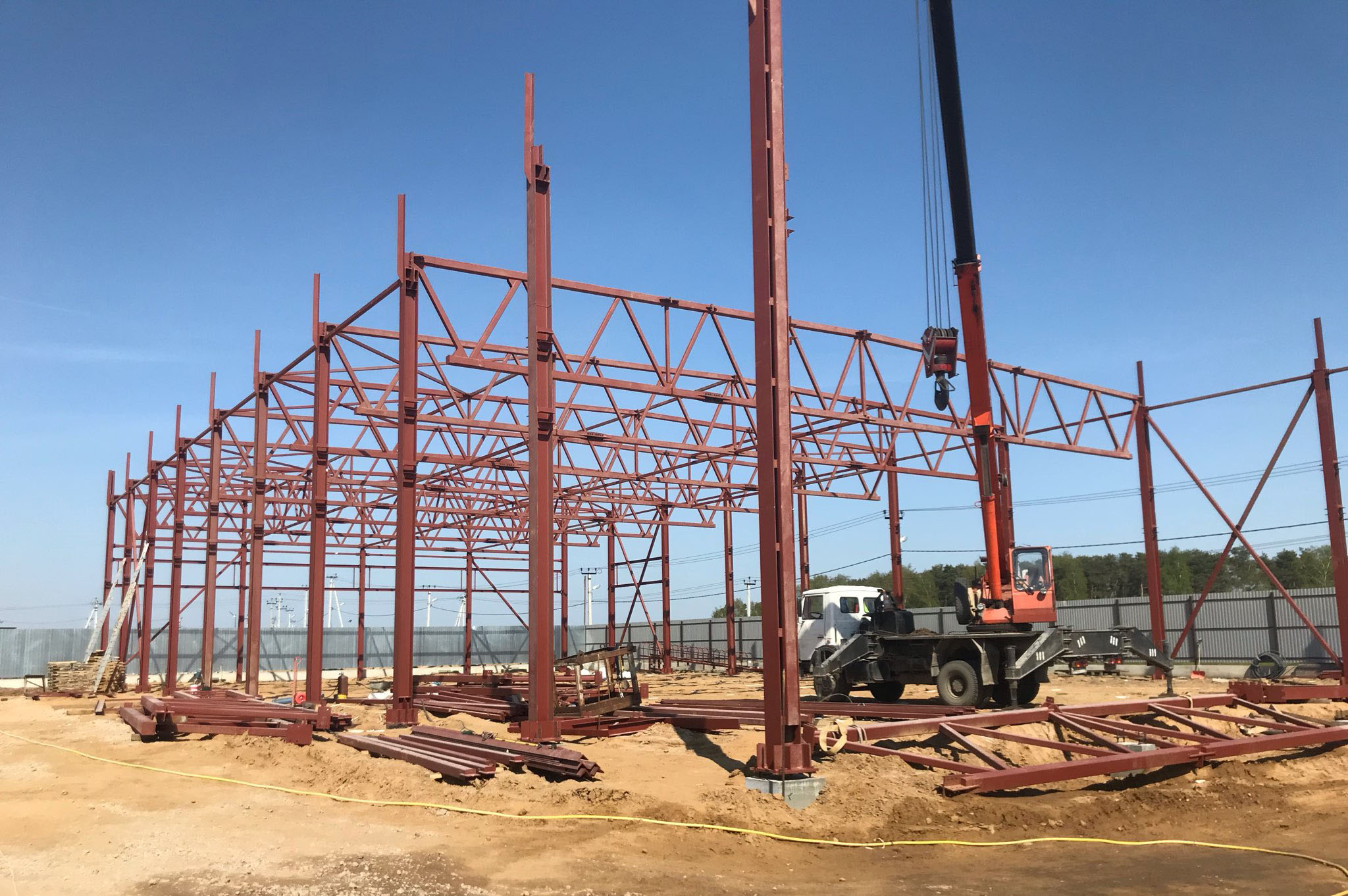

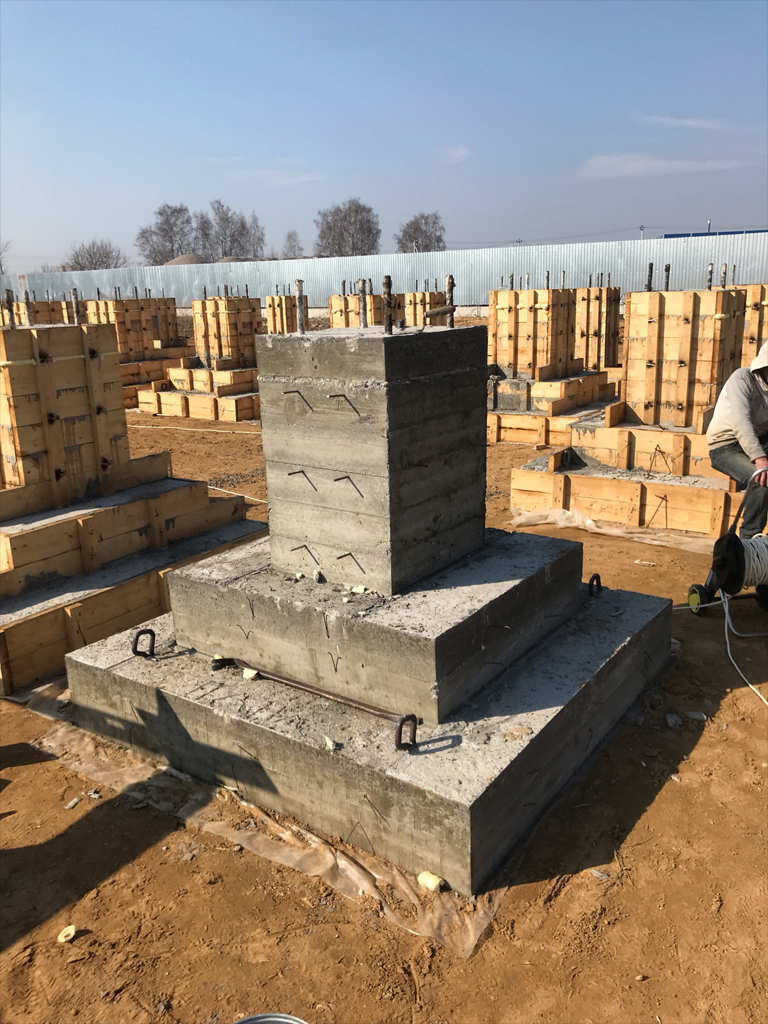

Без привлечения сторонних организаций, заказчик изготовил фундаментные стаканы и установил их в проектное положение. Для монтажа стального каркаса здания, наружной отделки были задействованы неквалифицированные трудовые ресурсы.

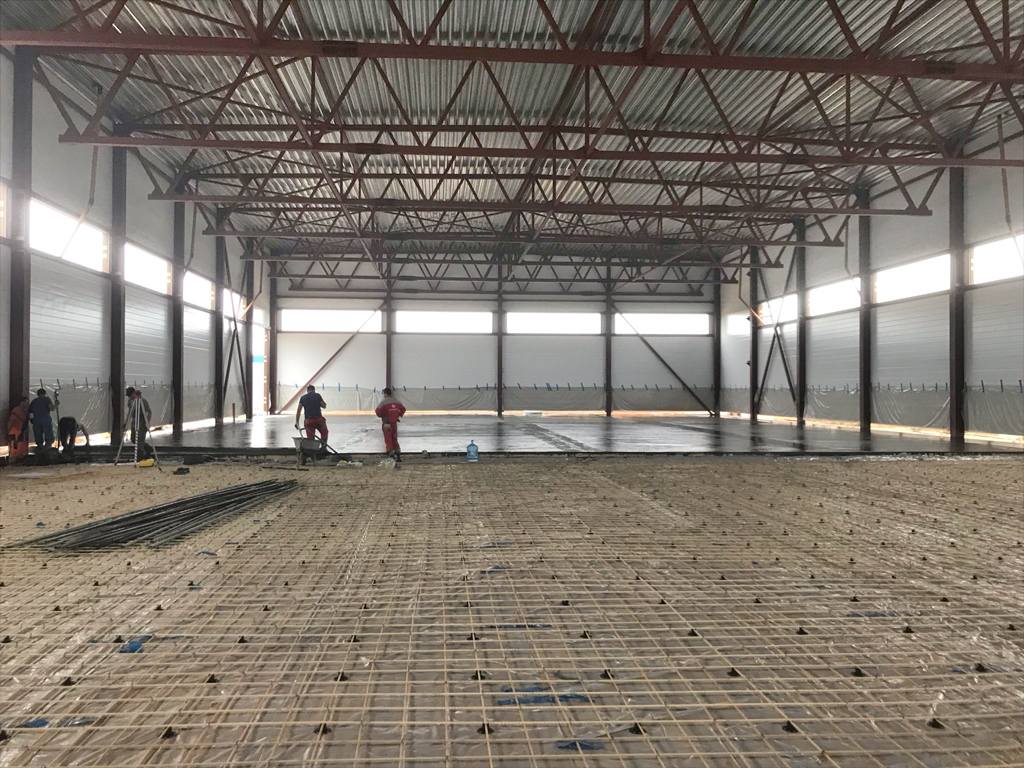

В итоге заказчику удалось существенно сэкономить на услугах строительных организаций и самостоятельно построить склад площадью 1500мкв.
Срок выполнения проектной документации - 2 месяца.

На проектируемое здание с габаритами по осям 27х54м и площадью застройки 1458 мкв не требуется экспертиза проектной документации согласно статьи 49, п.4 "Градостроительного кодекса РФ" от 29.12.2004 N 190-ФЗ (отдельно стоящие объекты капитального строительства с количеством этажей не более чем два, общая площадь которых составляет не более чем 1500 квадратных метров и которые не предназначены для проживания граждан и осуществления производственной деятельности).

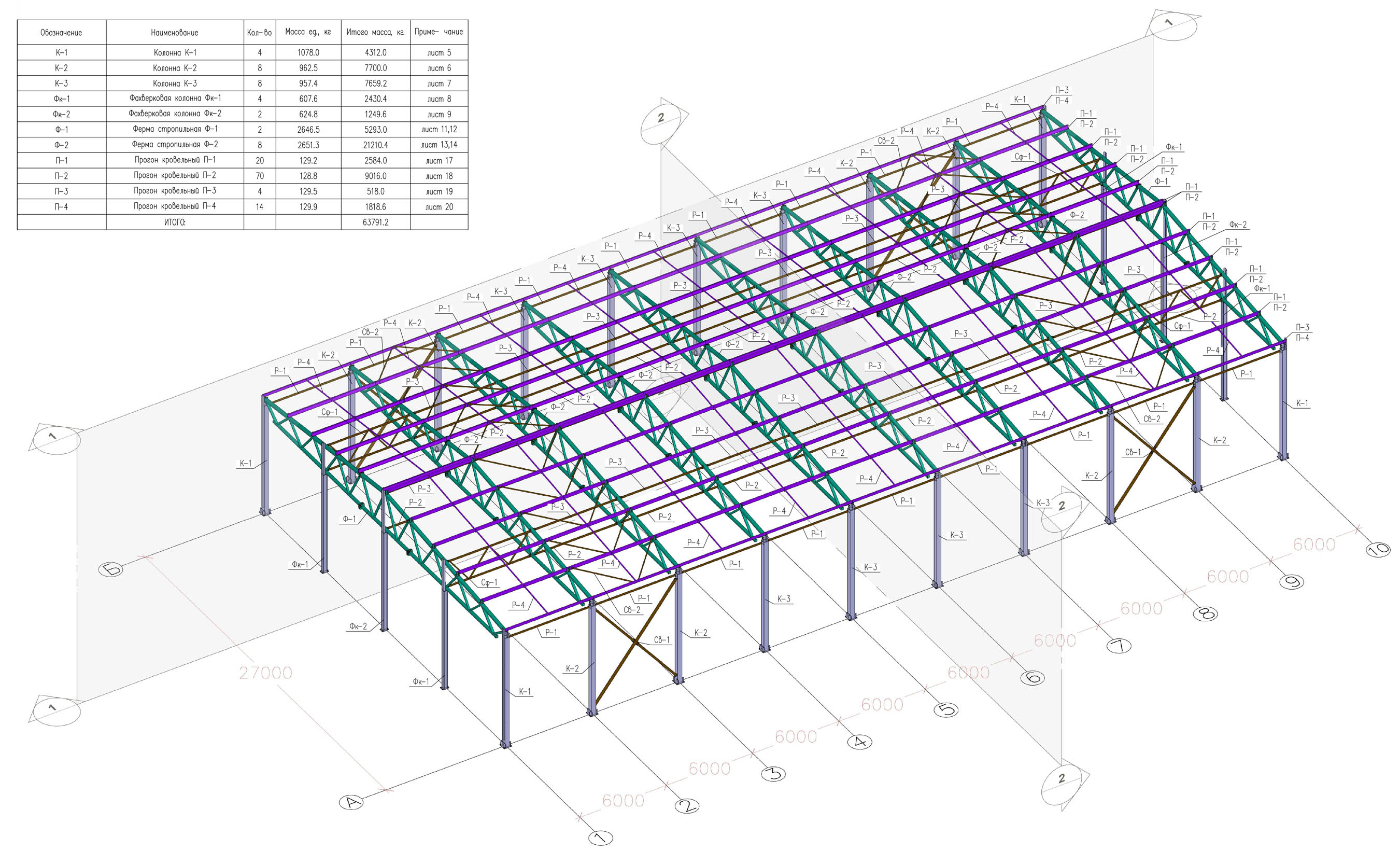

Здание однопролетное прямоугольное с размерами в крайних осях 27(ширина)х54(длина)м.
Высота до низа стропильной фермы - 7 м, в коньке - 10,05 м (по прогонам).
Вертикальные несущие элементы каркаса - отдельностоящие металлические колонны, сопряжение с фундаментом - жесткое.

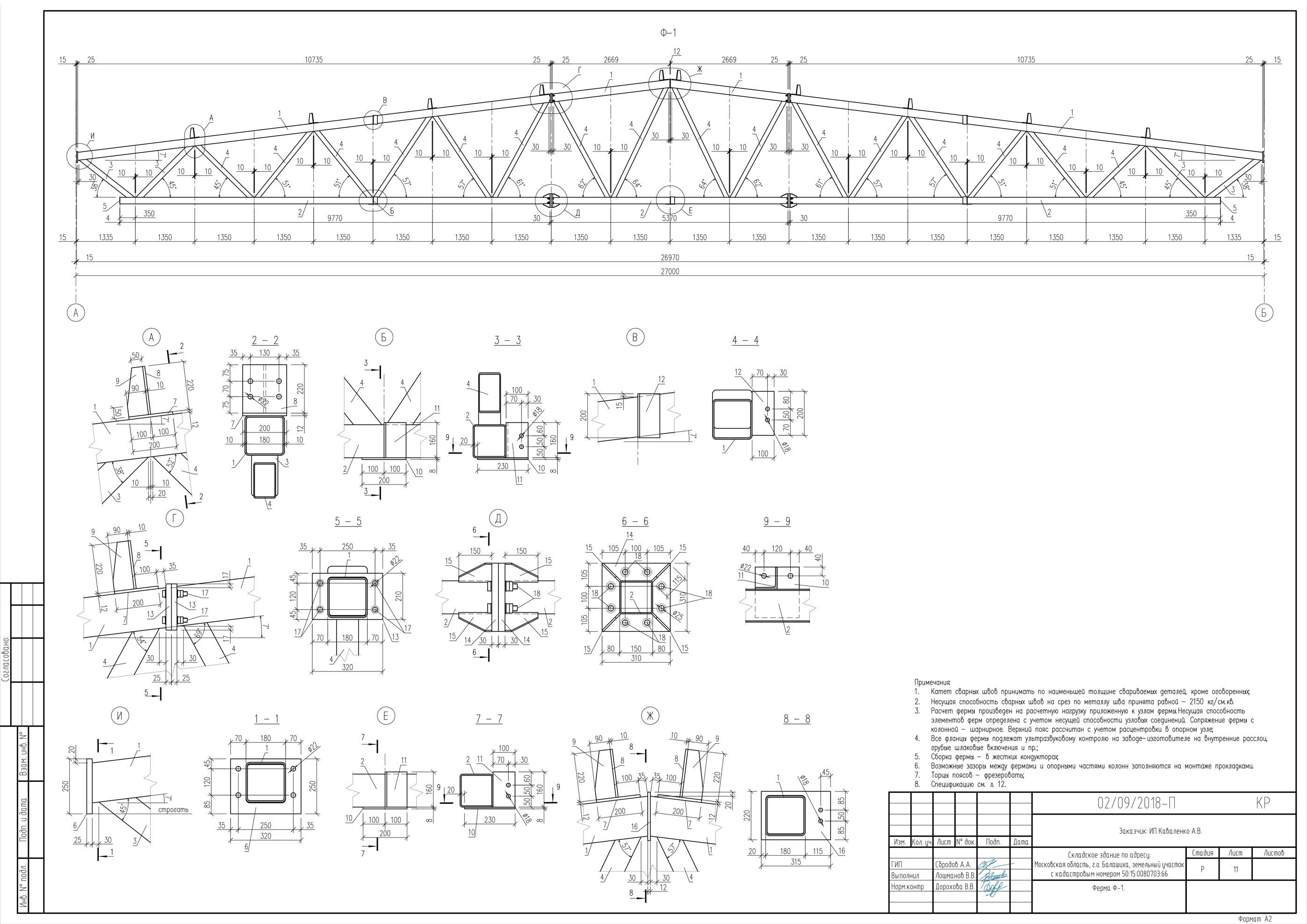

Горизонтальные несущие элементы - стропильные фермы и прогоны. Сопряжение ферм с колоннами и прогонов с фермами - шарнирное.
Для обеспечения жесткости каркаса предусмотрена система связей и распорок. Проект разработан на основании Задания на проектирования объекта, утвержденного заказчиком.
Проект разработан в соответствии с действующими нормами, правилами и стандартами.
Конструкции рассчитаны на нагрузки от воздействия климатических факторов, характерных для московского региона.
Рабочие чертежи выполнены в соответствии с ГОСТ Р 21.1101-2013 "Система проектной документации для строительства. основные требования к проектной и рабочей документации".
Проект разработан на основании следующих нормативных документов:
-СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»;
-СП 131.13330.2012 «Строительная климатология»;
-СП 16.13330.2011 «Стальные конструкции»;
-СП 28.13330.2017 «Защита строительных конструкций от коррозии»;
-СП 20.13330.2016 «СНиП 2.01.07-85 Нагрузки и воздействия»;
-СП 48.13330.2011 «Организация строительства»;
-СП 70.13330.2012 «Несущие и ограждающие конструкции»;
При строительстве учтены требования СНИП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования »;
СНИП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство».
По уровню ответственности здание относится к нормальному уровню ответственности (ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. основные положения").
Пожарно-техническая классификация: -степень огнестойкости здания - IV; -класс конструктивной пожарной опасности - СО; -класс функциональной пожарной опасности - Ф5.2.
