"Иваново-Арена"; спортивный комплекс легкой атлетики; 20000мкв

Заказчик: ООО "Каскад-СП"

Проект спортивного комплекса

Сделали ДЕЛО в январе 2020г.

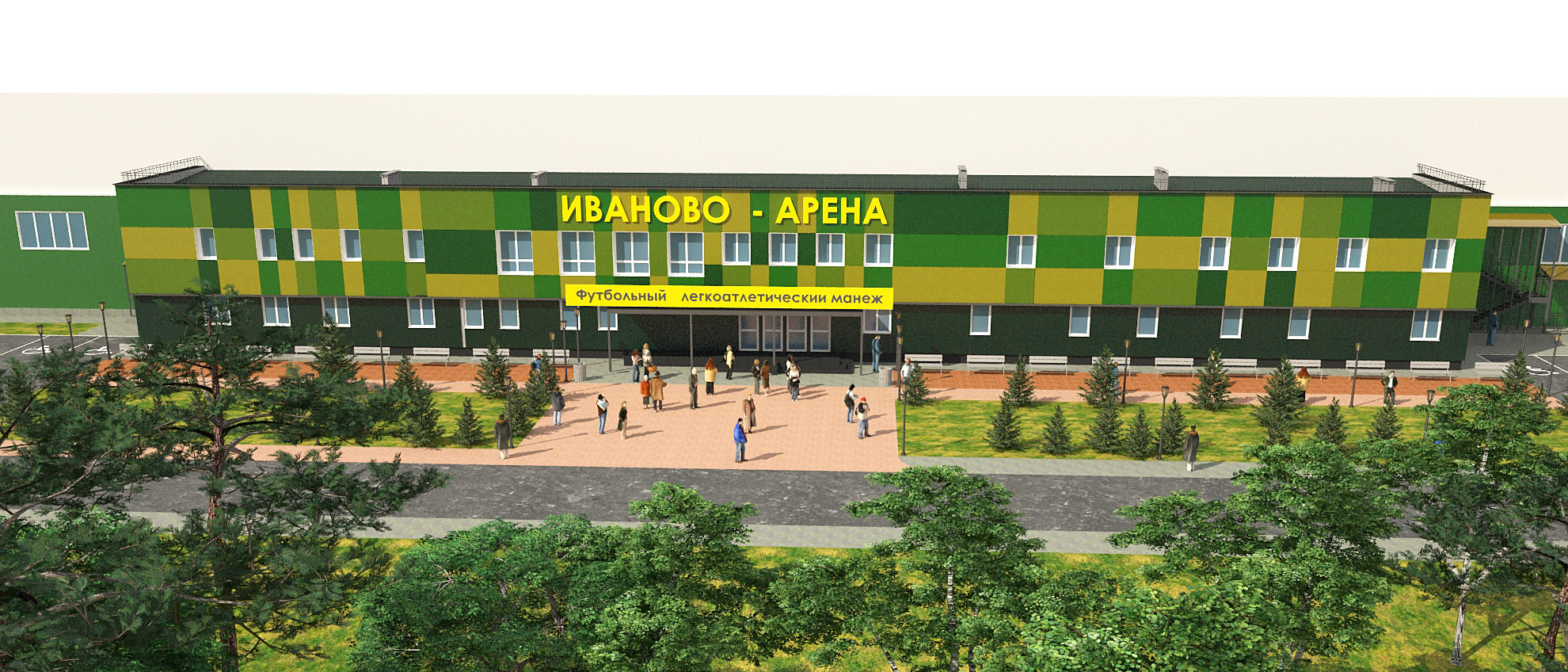

Выполнили два варианта архитектурно-графической части при подготовки инвистиционного проекта. Строительство спортивной арены в г.Иваново. Объект состоит из двух частей. Спортивный манеж под тентовой конструкцией и двухэтажный административный блок (АБК).
Срок выполнения: после предоставления заказчиком исходных данных и согласования эскиза - 1 месяц.

Двухэтажное здание административного блока (АБК)
Запроектировано из легких стальных конструкций (ЛСТК либо сэндвич панели).
Высота потолка 1 этажа 3,20м. Высота потолка 2 этажа 4,00м.
Со второго этажа – выход на трибуны. 700 посадочных мест. Трибуны расположены над беговыми дорожками.

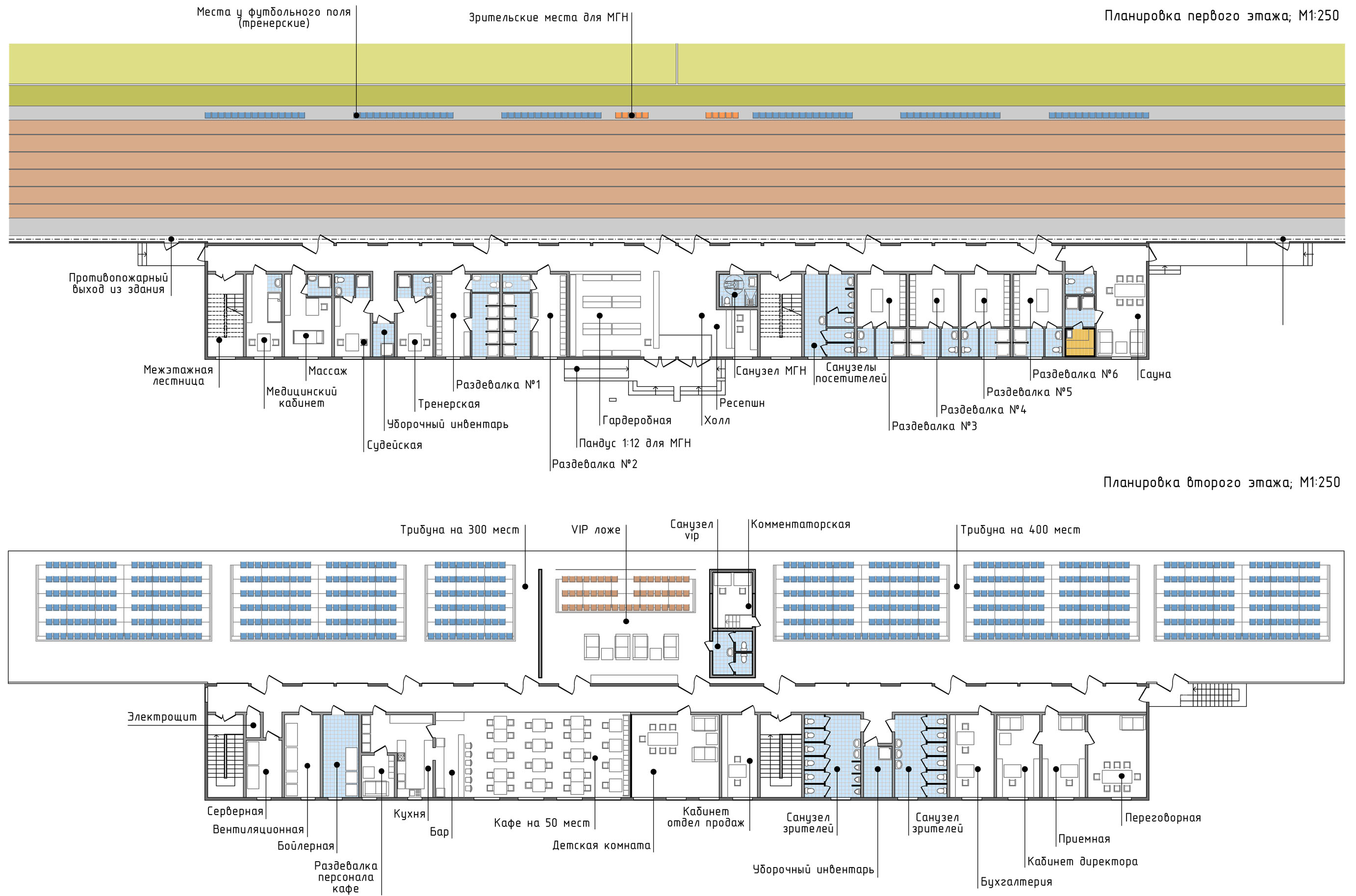

Состав помещений:
1. Холл-ресепшн; 6,5х5,8м. Продуманно распределение потоков людей. Зрители попадают из холла через ресепшн и турникет на широкую лестницу, которая ведет на второй этаж. Первый этаж, таким образом, изолирован от посетителей. В холле тут же предусмотрен санузел для МГН. Он же санузел для охранника.
2. Гардероб; (Проект «ужат» по возможности. Например, гардеробная в холле только на 300 курток. При этом он занял практически 40мкв. Экономически не выгодно делать гардероб на 700-1000 курток)
3. Туалеты для посетителей (мужской, женский и для МГН групп). Количество туалетов и их оборудования (умывальники, унитазы) предусмотрены из проходимости 700-1000 посетителей. Санузлы зрителей на 2 этаже. Нормативное кол-во унитазов 2 шт. на 80 зрителей. Проектом предлагается два санузла всего с 12 унитазами (по нормам столько санузлов хватит на 500 зрителей).
4. Шесть раздевалок для спортсменов 10-12 человек. В четырех из них устанавливаются по 2 душевых, в оставшихся двух по 6 душевых. Каждая душевая выглядит, как одно помещение с легкими разделяющими влагостойкими перегородками. В каждой раздевалке предусмотрено наличие туалета, умывальника, шкафчиков для одежды, зеркала. Первый этаж отведен для спортсменов. Все 6 раздевалок на 1 этаже.
5. Тренерские: кабинет с раздевалкой с душем и туалетом; на первом этаже. Левое крыло
6. Судейская: кабинет с раздевалкой, душем и туалетом; на первом этаже. Левое крыло
7. Медицинский кабинет обязательно с умывальником; на первом этаже. Правое крыло
8. Массажный кабинет обязательно с умывальником и душем; запроектирован рядом с медкабинетом
9. Зона сауны с джакузи, душевой, санузлом и комнатой отдыха; на втором этаже в единой группе с переговорной.
10. Зона кафе запроектировано напротив парадного выхода на трибуны. Второй этаж. Кафе выгорожено из общего холла клумбами или аквариумами. Без капитальных стен. Это повысит рентабельность. Небольшая кухня, барная стойка и помещение официантов, поваров (раздевалка).
11. Зона отдыха детей (на 30 человек), с лабиринтами, горками, турниками, спортивными снарядами
12.1. приемная и кабинет директора. В кабинет директора вход через приемную.
12.2. кабинеты 2 штуки (бухгалтерия и отдел продаж); на втором этаже слева.
12.3 комната переговоров; на втором этаже. Сауна, переговорная рядом друг с другом + один гостевой номер с санузлом.
13. помещения для складирование спортивного инвентаря; отведено место на территории стадиона, чтобы не наращивать площади.
14.1. Помещение для средств уборки. Левое крыло между тренерской и судейской.
14.2. Электрощитовая; на первом этаже. Левое крыло
14.3. Серверная; на первом этаже.
14.4. Бойлерная; первом этаже.
14.5. Вентиляционная; на первом этаже. Правое крыло

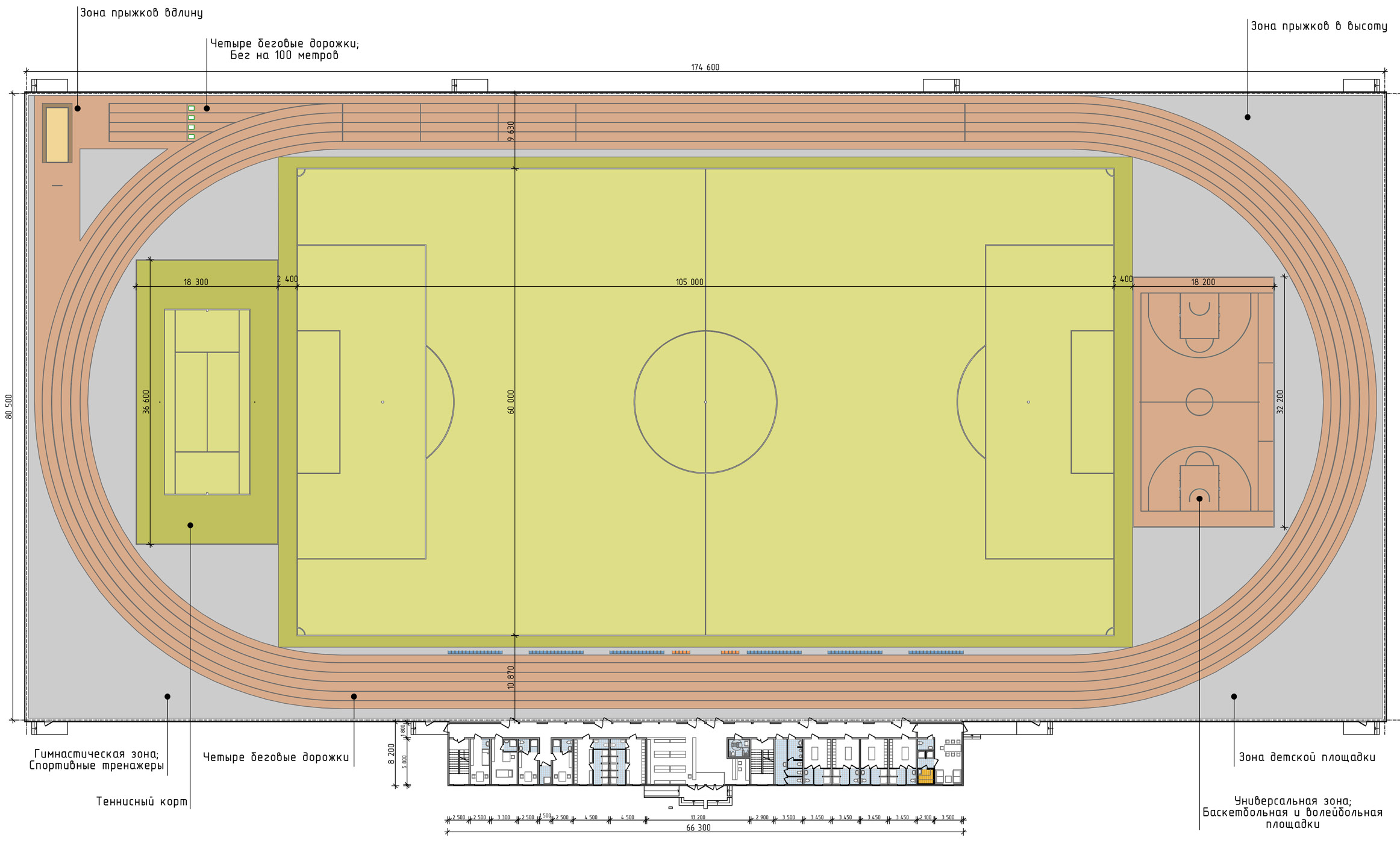

Планировка спортивного комплекса Проект спортивного комплекса
