Современный дом у моря; 176мкв; Судак

Заказчик: Дмитрий. Оператор "НТВ" программа "Дачный ответ"

Проект современного дома

Сделали ДЕЛО в январе 2021г.
Приятно, когда нас рекомендуют. Ранее, нами был выполнен проект частного дома в Симферополе. Заказчик остался доволен и привел товарища.
Заказ: по готовому архитектурному решению разработать конструктив.
Дом проектировался небольшим. Общая площадь двух этажей чуть более 170мкв. Но проект полон трудных задач:
- участок строительства расположен в удаленности от цивилизации. Следовательно, подвоз стройматериалов и строительной техники - дороже.
- заказчик отказался от дополнительного слоя утеплителя по фасадам здания. Толщины наружных стен в 400мм достаточно для климата региона по теплотехническому расчету.
Но так как в условиях сейсмики Крыма - железобетонный каркас обязателен, встал вопрос о утеплении монолитных колонн без увеличения толщины наружной стены.
- ломанная форма первого этажа без внутренних несущих стен.
- часть перекрытия над первым этажом - терраса второго этажа. Возникает задача по теплоизоляции и гидроизоляции межэтажных конструкций.
- лестница с первого на второй этаж - наружная. Врезается в тело здания.
- перекрытие между вторым этажом и чердаком с пролетом 11 метров без промежуточных опор.
- длина стропил в скатах кровли более 6 метров. Требуются промежуточные опоры.
Все перечисленные задачи были продуманы и решены в ходе проектных работ:
- перекрытие между этажами решено выполнить балками "МАРКО", что исключает использование подъемной техники.
Сборно-монолитные перекрытия "МАРКО" с пролетом до 12 метров не требуют промежуточных опор. Собираются такие перекрытия силами двух человек. - Стропильная система, для распределения нагрузки, частично опираются на перекрытие чердачного этажа, которое решено выполнить из балок "МАРКО".
Заказчик получил комплект Архитектурно-строительных чертежей и полные ведомости объемов работ для контроля закупок и расхода материалов.
Срок выполнения: после предоставления заказчиком исходных данных - 1 месяц.

Технико-экономические показатели:
- Общая площадь помещений (без террас, балконов) - 176,42 м2
- Площадь террас, крылец, балконов) - 79,71 м2
- Площадь застройки - 153,61 м2
- Строительный объем - 1061,54 м3
Архитектурно планировочное решение:
2.1. Проектируемое здание здание имеет прямоугольную форму в плане с выступающей террасой.
Габаритные размеры в осях: 17,7х11,3 м.
2.2. Проектом предусматриваются следующие помещения:
- на первом этаже: кухня-гостинная, 2 спальни, 2 санузла, хозяйственное помещение.
- на втором этаже: 2 гостевые спальни, 2 санузла и терраса.
2.3. Наружные стены здания - кладка из газобетонных блоков М: D400; t=400мм, t=300мм. и декоративно облицован фасадной штукатуркой.
Конструктивные решения

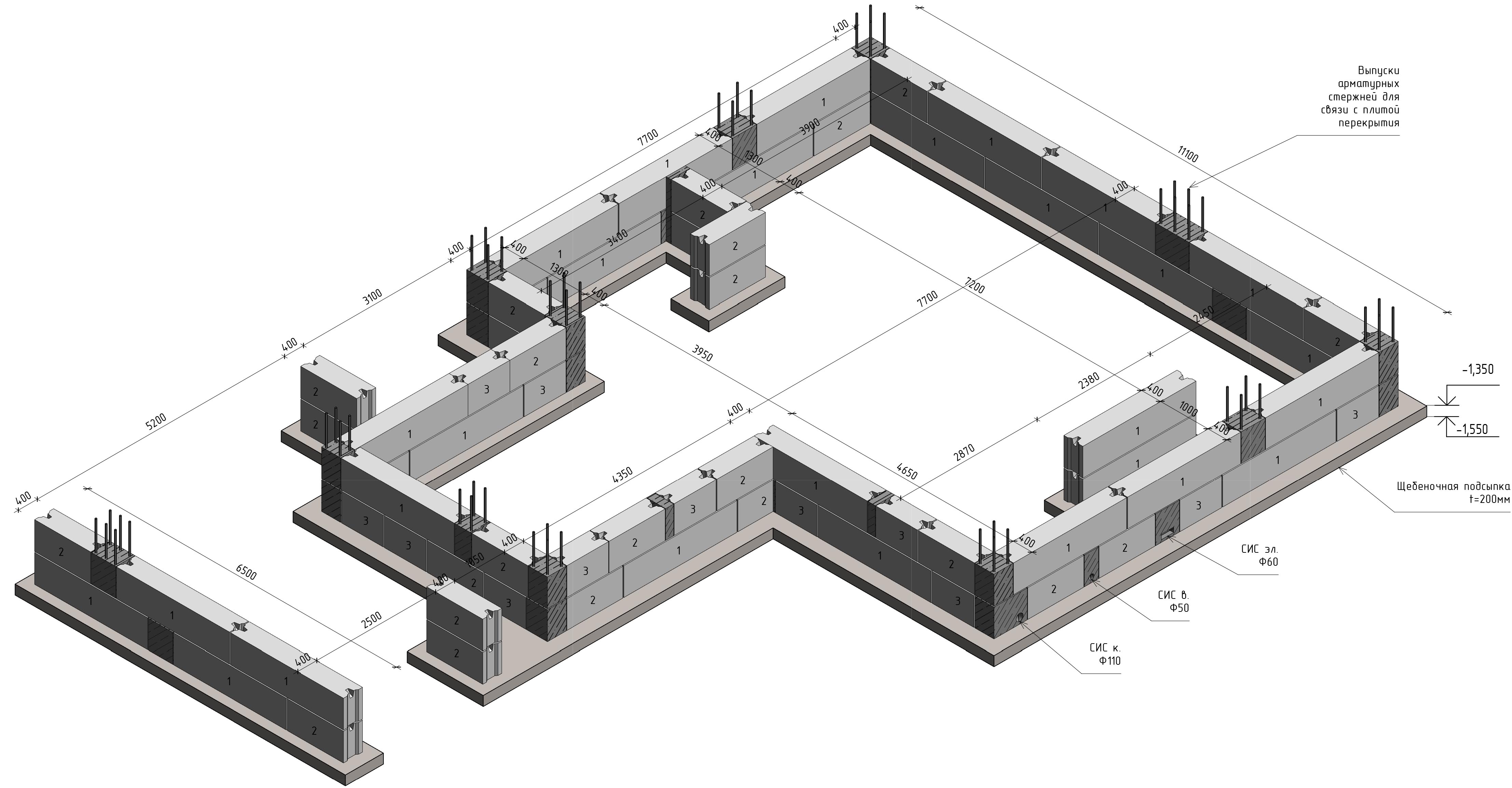

3.1.1. Фундамент - ленточный сборный на щебневой подушке пролитой бетоном. Фундаментные ленты запроектированы из железобетонных блоков ФБС согласно ГОСТ 13579-78, с монолитными участками с армированием из арматуры; В монолитных участках предусмотреть выпуски арматуры для связи с плитой перекрытия. Под блоки ФБС выполнить щебеночную подсыпку толщиной 200 мм - 11,2 м3. Для усиления и закрепления подстилающего слоя под фундаментные ленты, щебеночную подсыпку пролить цементным молочком Наружные грани ФБС под жилой частью дома и внутренний контр под плитой утеплены ЭППС 100мм.

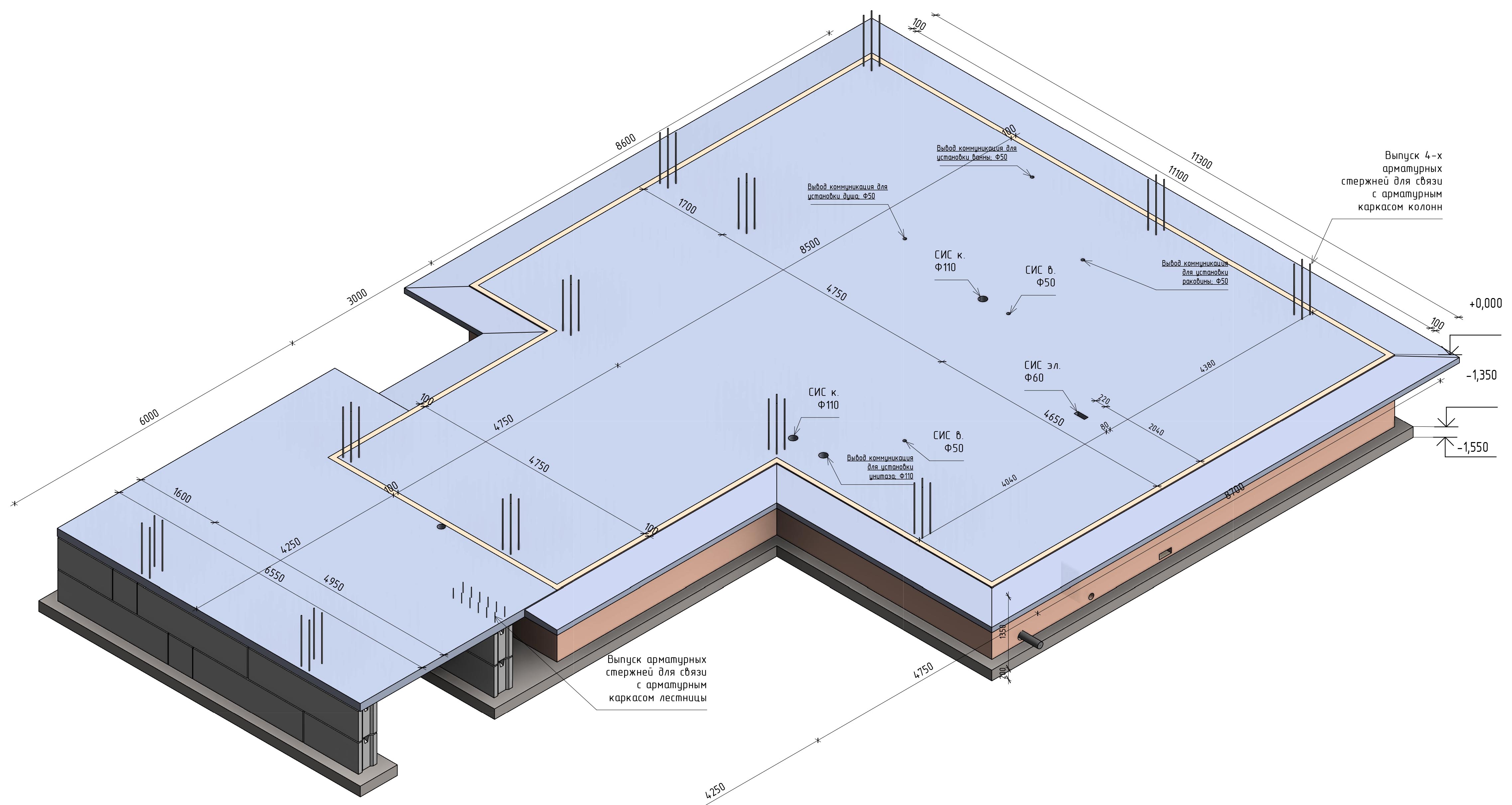

Плита дома - монолитная ж/б по ЭППС, толщина 150мм; Плита террасы - монолитная ж/б по песку, толщина 150мм
3.1.2. Обратная засыпка производится гравийно-песчаной смесью слоями с утрамбовкой до плотности 1,65 т/м3
3.1.3. Технические решения, принятые в рабочей документации, соответствуют требованиям
- СП 63.13330.2018 "Бетонные и железобетонные конструкции" - СП 50-101-2004 "Проектирование и устройство оснований и фундаментов зданий и сооружений и обеспечивают безопасную эксплуатащию помещения".

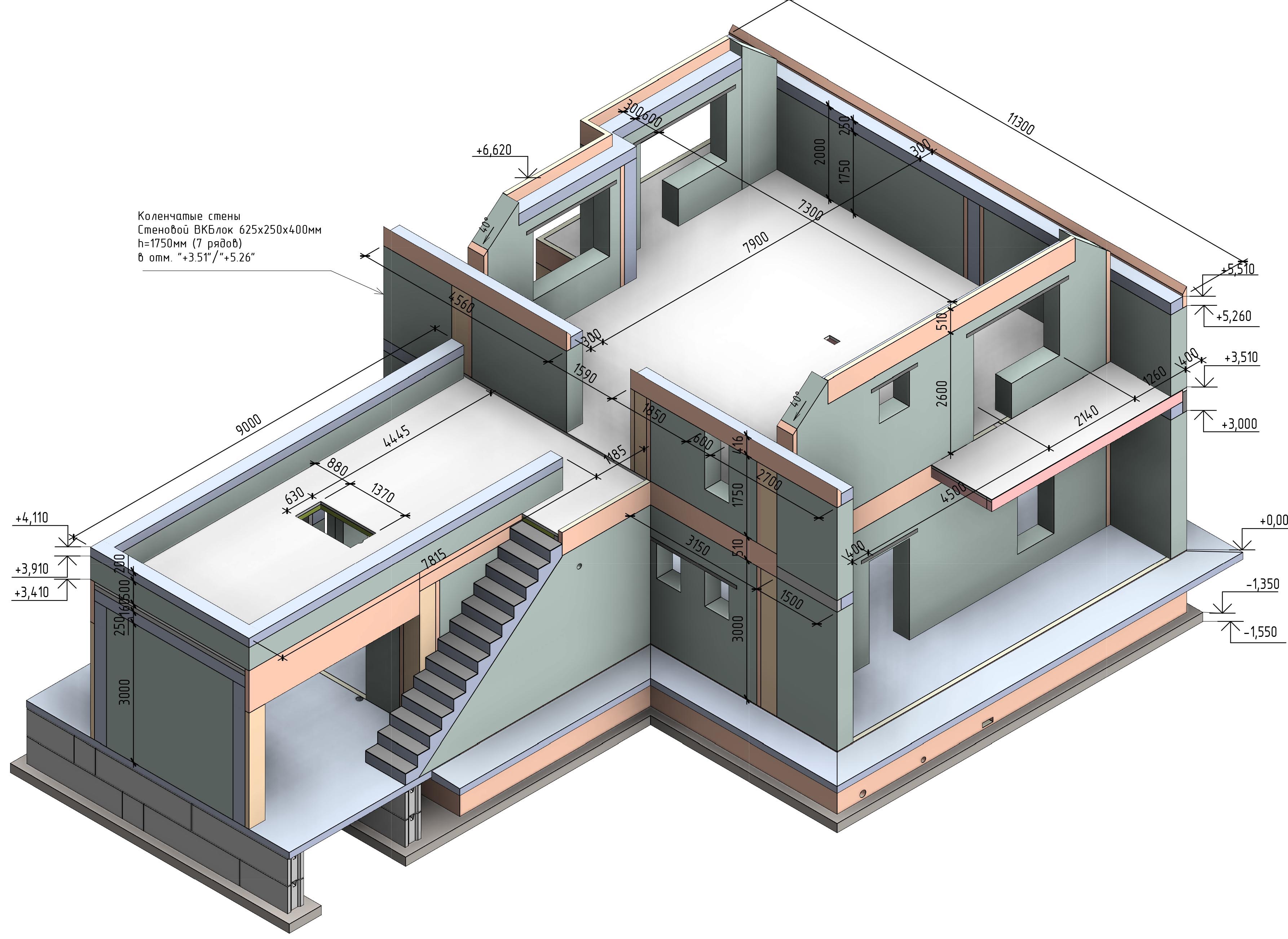

3.2.1. Несущий каркас первого и второго этажа - монолитные железобетонные колонны сечением 300х300 мм, По колоннам первого этажа - монолитный железобетонный армопояс сечением 250х300 мм; Стены первого этажа (заполнение каркаса) - газобетонные блоки D400. Толщина стен- 400 мм; Неснимаемая опалубка колонн и контура армопояса ЭППС t 100 мм;
3.2.2. Проектируемые перегородки - гипсокартонные перегородки с двухслойными обшивками из ГКЛ на двойном разнесенном металлическом каркасе.с возможностью размещения в них инженерных сетей, толщиной 250 мм ( С 116).
3.2.3.Перекрытие над 1 и вторым этажами - сборно-монолитное переркрытие МАРКО толщиной 150; 250 мм;

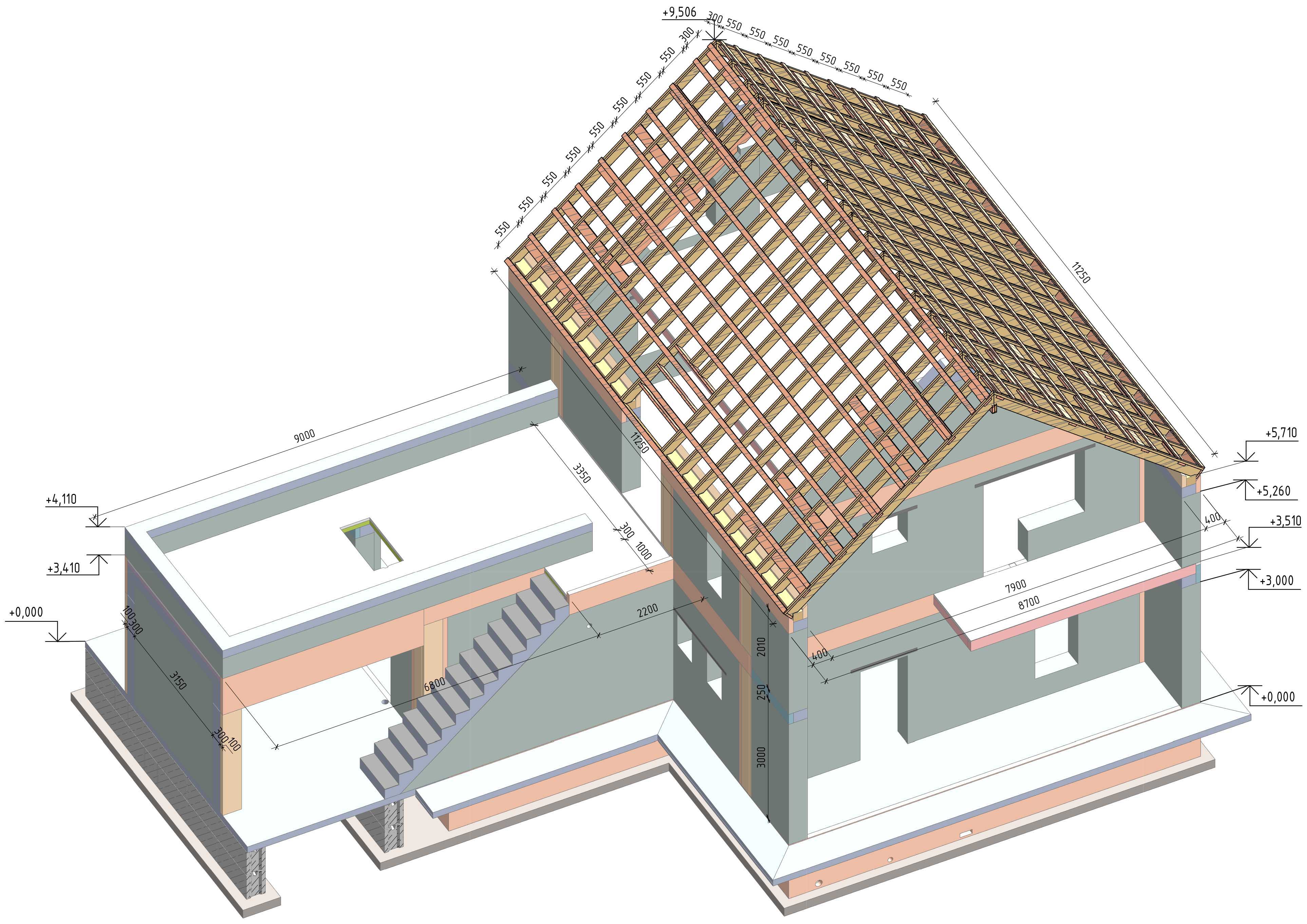

3.2.4.Стропильная система - деревянная из наслонных стропил, выполнена из доски 45х195 мм; Подшив фронтонных свесов кровли- доска 25х100 мм. Сплошной настил. Контобрешетка- брус 45х45мм по шагу стропил Обрешетка сплошная - доска 25х100 мм. Утеплитель между стропил- базальтовая вата над отапливаемой частью здания;
3.2.5. Кровля - скатная, с организованным водостоком. Покрытие кровли - профнастил.
3.2.6. Окна - из алюминиевых профилей по ГОСТ 21519-2003 с возможностью щелевого проветривания. Дверные блоки - наружные алюминиевые по ГОСТ Р 56926-2016 и стальные ГОСТ 31173-2016 ; внутренние - деревянные шпинированные;
3.2.7. Перемычки - уголок 75х75х6. На один проем - 2 уголка.
3.2.8.Предусмотрена утепленная отмостка здания по периметру

Двухэтажный дом 10х17 Проект дома 11х15 Проект дома 10х15 Проект дома перекрытия МАРКО

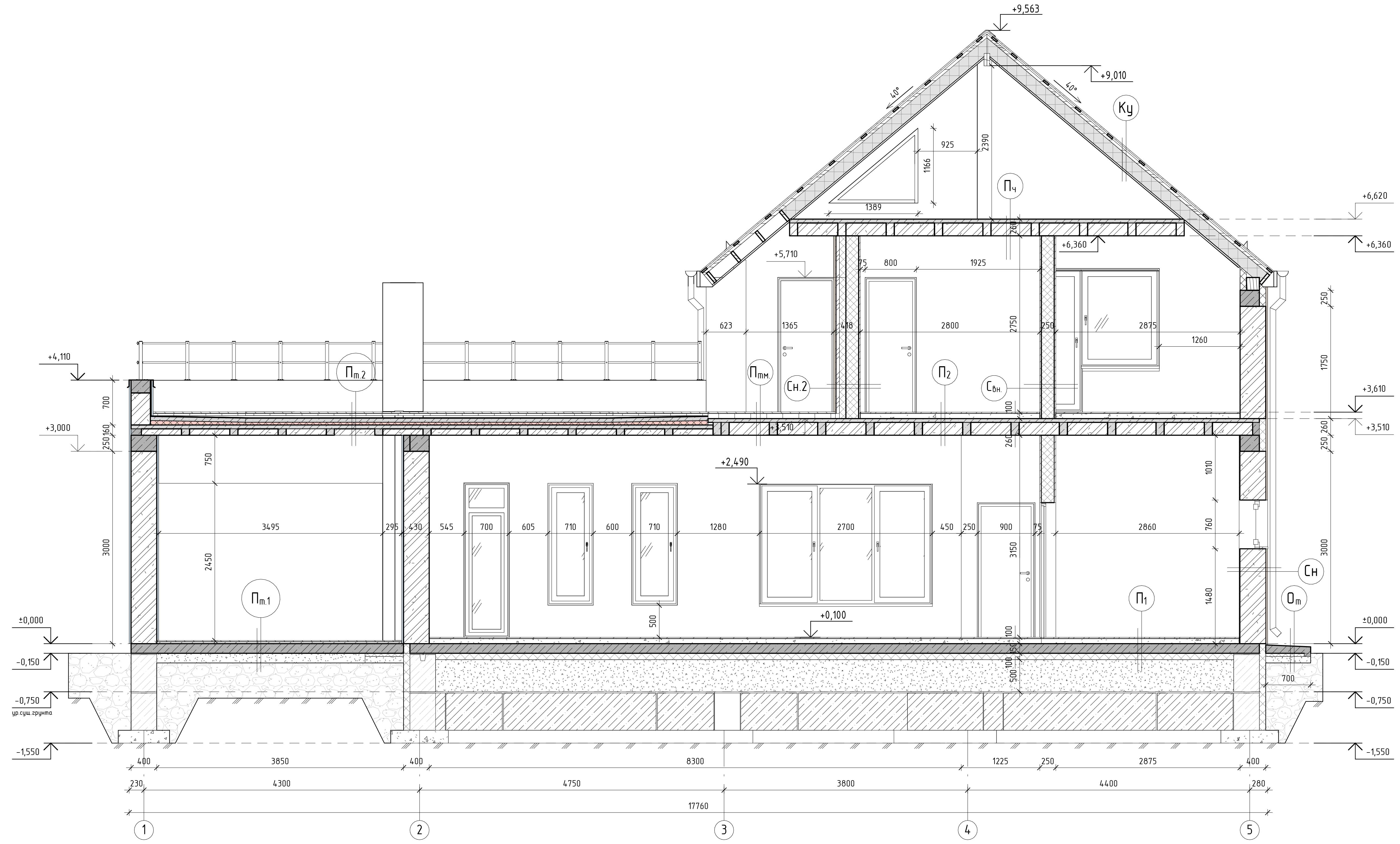

Разрез дома
