Одноэтажный каркасный дом

Заказчик: ООО "KCK House"

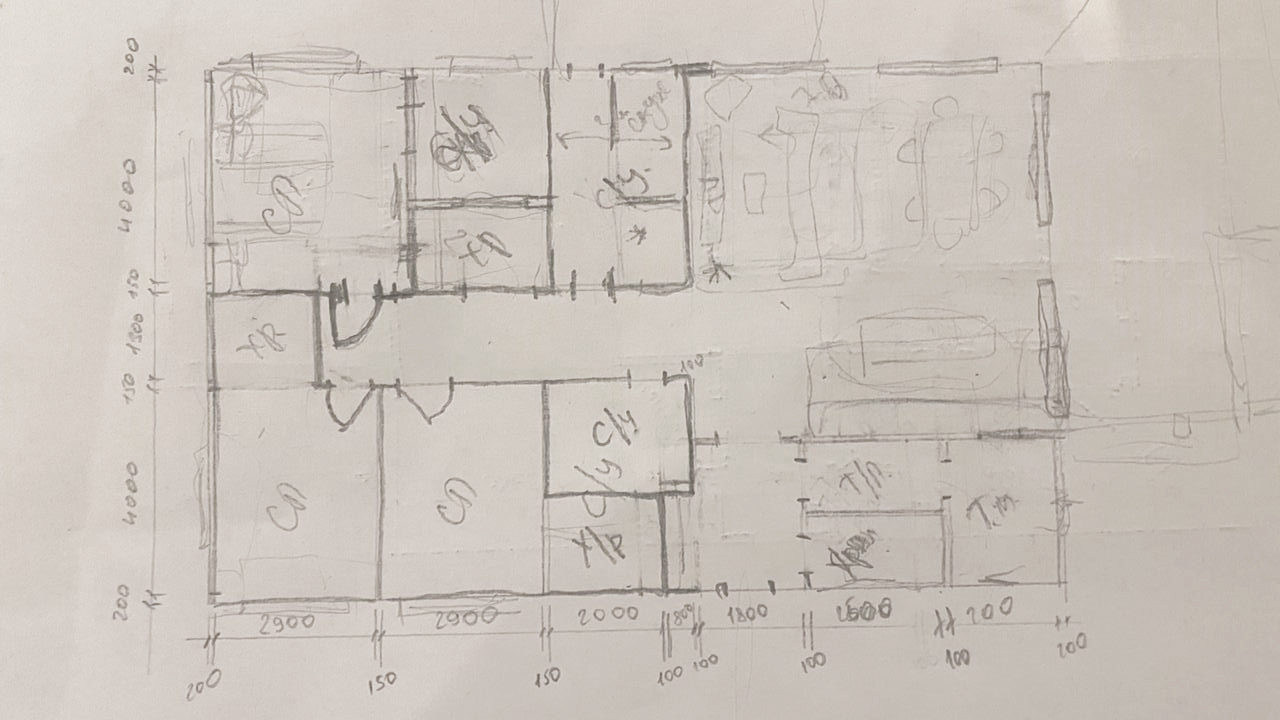

Проект дома 10 х 16 Эскиз заказчика

Сделали ДЕЛО в 2020г.
Заказ: проект одноэтажного жилого дома на фундаменте 10 х 16 метров. От эскизных поисков до полного комплекта чертежей для строителей.
Требование заказчика - при проектировании предусмотреть максимальное соответствие стандарным решениям компании "технониколь".
Срок выполнения: после предоставления заказчиком исходных данных и задания на проектирование - 1 месяц.

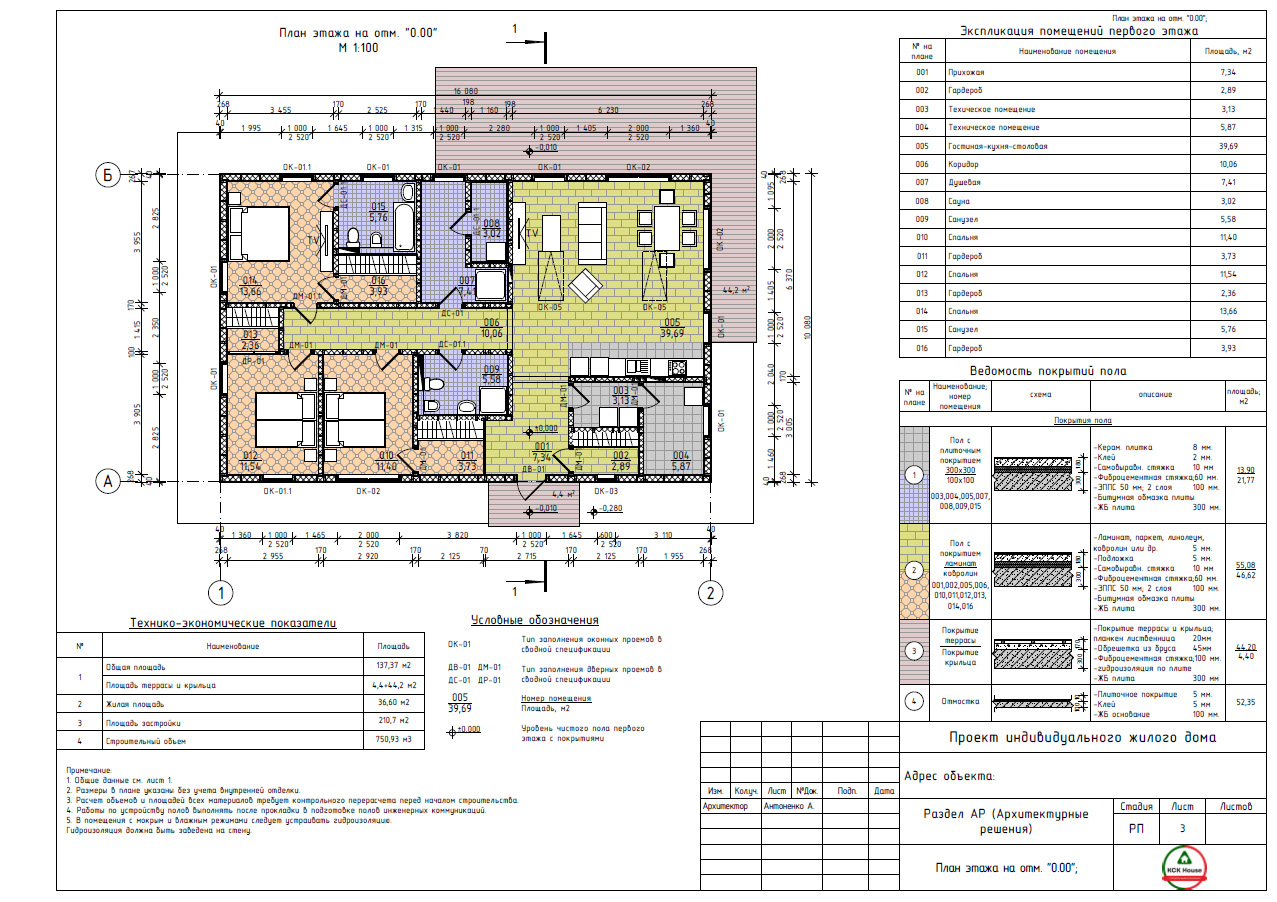

Архитектурно-планировочные решения: Одноэтажный жилой дом с размерами в плане - 16,000х10,000м (в осях 1-2, А-Б) рассчитан на проживание одной семьи.
Высота помещений 1-го этажа - 2,990 м.

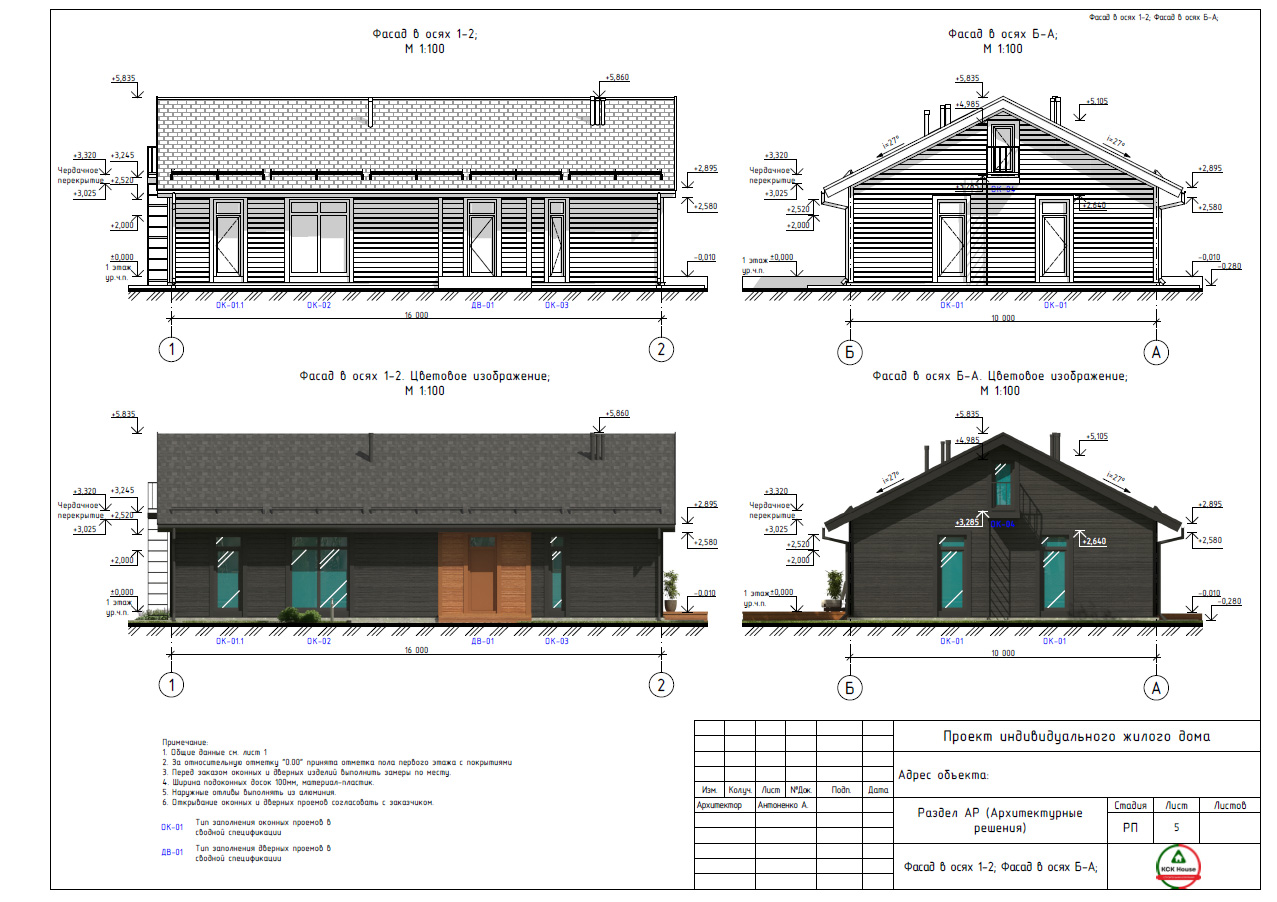

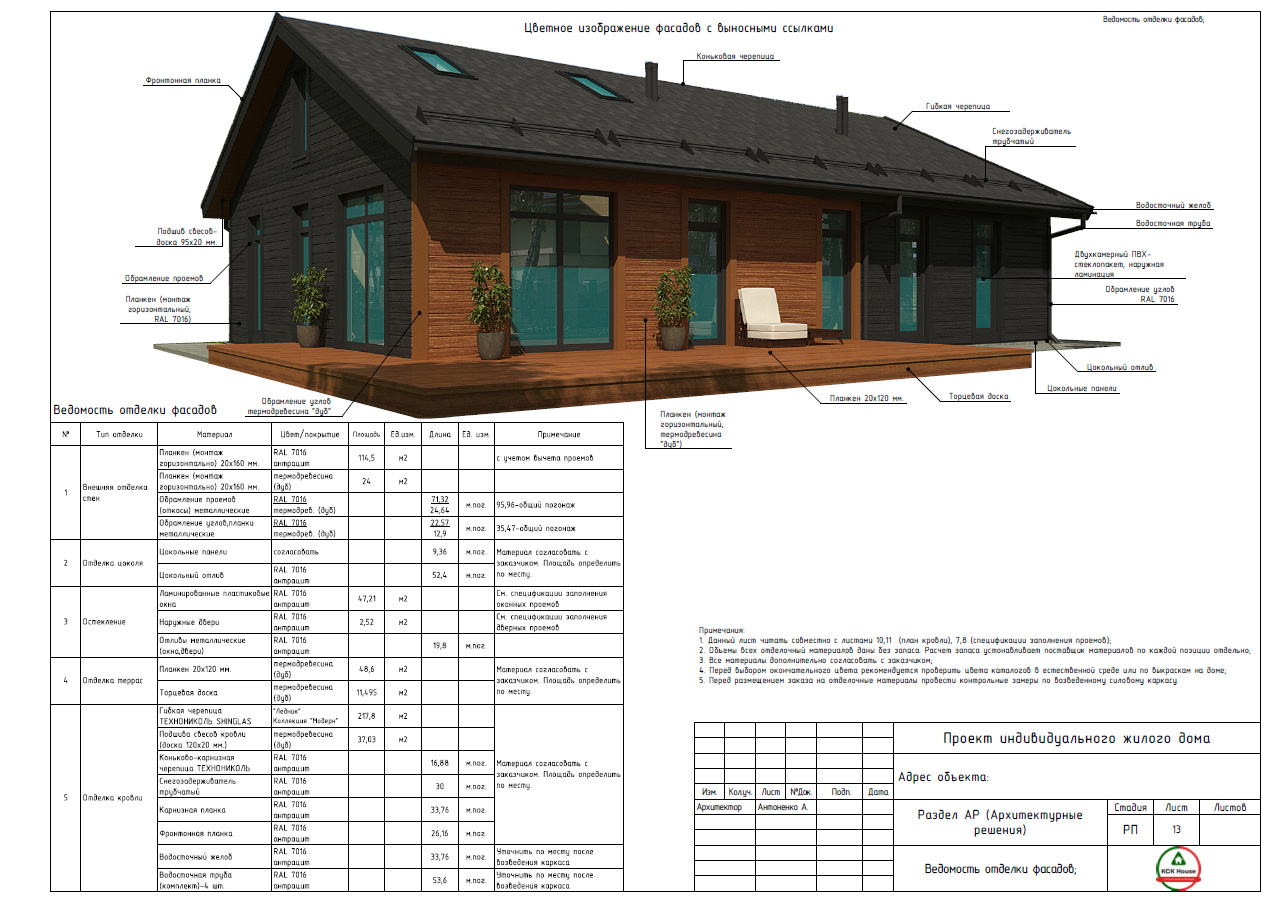

Отделка фасадов: Цоколь - цокольные панели; Стены - Фасадный планкен 20х160мм; Терраса - Планкен 20х120мм; Окна - пластиковые с двойным стеклопакетом.
Конструктивные решения: Фундамент- монолитная железобетонная плита толщиной 300 мм; Отмостка- монолитная железобетонная толщиной 100 мм; Гидроизоляция горизонтальная - два слоя битума или гидроизола. Стены наружные: - Фасадный планкен 20х160мм, горизонтальный монтаж-20 мм.
- Вентзазор, прижимная рейка 20 х 90мм вертикальный монтаж-20 мм.
- Супердиффузионная мембрана ТЕХНОНИКОЛЬ 9. АЛЬФА ВЕНТ 150
- Каркас 45х195мм/Каменная вата ТЕХНОЛАЙТ 100+100 мм
- Пароизоляция ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 3.0
- Обрешетка 20 х 90мм-20 мм.
- Гипсокартон 12,5мм
Чердачное перекрытие: - Технический настил - доска 30х100 мм
- Брусок XPS ТЕХНОНИКОЛЬ CARBON ЕСО -50х50 мм/ Каменная вата ТЕХНОЛАЙТ 50мм
- Балка перекрытия - доска строг. 45х195 мм/ Каменная вата ТЕХНОЛАЙТ 100+100 мм
- Пароизоляция ТЕХНОНИКОЛЬ БАРЬЕР 3.0
- Черновая подшивка - доска строг. 20х90 мм
- Стальной оцинкованный профиль ПП 27х60
- Гипсокартон 9,5 мм
Конструкция крыши -двухскатная: - Гибкая черепица SHINGLAS
- Подкладочный ковер ANDEREP
- Сплошной настил (ОСП-3) 12 мм
- Контробрешетка - брус 45х45 мм
- Супердиффузионная мембрана ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 150
- Каменная вата ТЕХНОЛАЙТ (два слоя по 100 мм)/ Стропильная нога - доска 45х1950 мм
- Каменная вата ТЕХНОЛАЙТ - 50 мм/Обрешетка контрутепления - брус 45х45 мм, поперек стропил
- Пароизоляция БАРЬЕР 03 ТЕХНОНИКОЛЬ
- Черновая подшивка - доска 20х90 мм
- Гипсокартон 9 мм в зоне высокого потолка и эксплуатируемой части чердака;
Вентканалы - оцинкованные или пластиковые короба. Расположение согласно проекту вентиляции.
Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотреных рабочими чертежами мероприятий.
